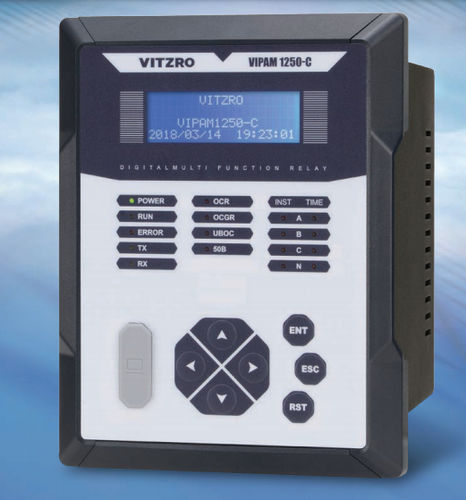

電圧下保護継電器 VIPAM1250

過電流Modbus RTUデジタル

VIPAM1250は、受電・送電機器の高精度計測・保護リレーを実現するデジタル保護リレーです。電流形(Cタイプ)と複合形(Xタイプ)があります。様々な保護機能を持ち、上位システムとの様々なインターフェイスに対応し、電子分電盤ソリューションを実現します。液晶画面上で様々なメニューが設定でき、産業現場で広く使用されているModbus RTUプロトコルを採用しているため、オペレーターは簡単にVIPAM1250を使用することができます。また、VIPAM1250の前面にあるD-Subポートから、IED管理ソフトウェアを使用して、機器設定、計測、電力監視、設定値（リレーエレメント）の保存・変更・復旧などの操作が可能です。また、故障波形のデータを確認し、システム故障を分析することができます。 - 保護素子 - 電流タイプ - Cタイプ - 過電流リレー瞬時・時間遅延素子、 - OCR(50, 51) - 接地過電流リレー瞬時および時間遅延 - エレメント、OCGR（50G、51G） - 瞬時過電流遮断瞬時および時間 - 遅延エレメント、50B（OLTC） - 不平衡負荷過電流リレー時間遅延エレメント、 - UBOCR - 複合タイプ - Xタイプ - 過電流リレー瞬時・時間遅延エレメント、 - OCR(50, 51) - 接地過電流リレー瞬時および時間遅延 - エレメント、OCGR（50G、51G） - 瞬時過電流ブロッキング瞬時および時間 - 遅延エレメント、50B（OLTC） - 方向性接地過電流リレー遅延および瞬時 - エレメント、DOCR（67P） - 方向接地電流リレー遅延および瞬時 - エレメント、DOCGR(67N) - 過電圧時間遅延エレメント、OVR(59)
