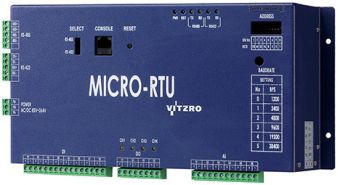

モジュール式リモートターミナルユニット MICRO-RTU

RS-232

VITZROEM RTU（Remote Terminal Unit）は、RS-232通信によりフィールドデータの取得と上位システムとの情報の送受信を行います。MICRO-RTUボードは16bitマイクロプロセッサ80C196KC-20MHzを搭載し、2chのSIO PORTを提供するSCCチップ85C30を内蔵した製品です。メインメモリは16KB、プログラムメモリは32KMです。MICRO-RTUは、2ポートの非対称シリアル通信デバイスとのインタフェースを可能にするシリアルポート付き組込みシステムコントローラです。RS-232(またはRS-422/485)通信を選択することで信号の互換性を高め、マスター(HOST)とのデータ伝送にはModbusプロトコルモードを採用しています。 製品の特徴 1) MICRO-RTUはRS-232、RS-422/485通信により外部データを取得し、外部機器と通信します。着脱可能なコネクタで構成され、設置やA/Sが容易です。 2) 最大2チャンネルのRS232通信をサポートします。2チャンネルRS232通信をサポートし、通信速度は1200bps-38400bpsです。 3) 上位システムとの通信状況やデータ取得状況をPC上で確認できるコンソールポートを採用。
