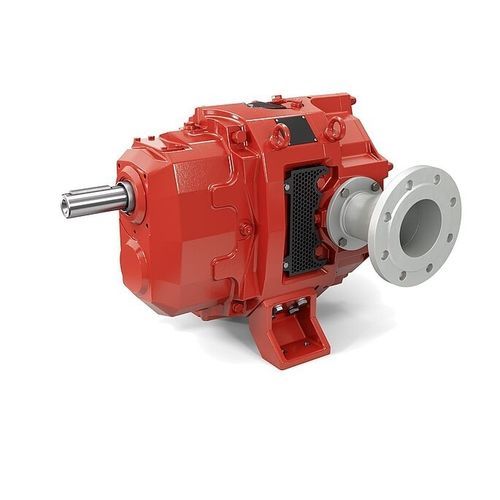

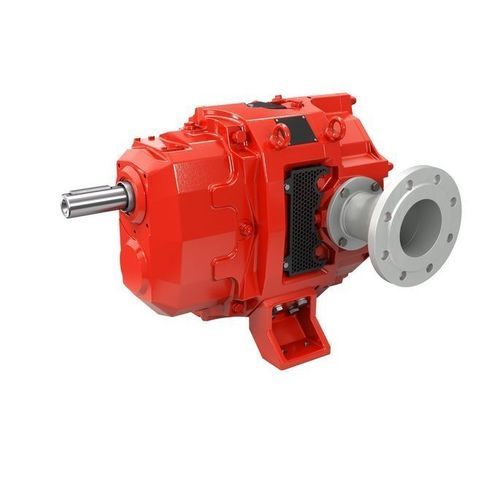

ロータリーローブポンプ EP series

排水用電動自吸式

概要
EPシリーズのロータリーローブポンプは、極端な条件下および高差圧での連続運転を想定して設計されています。研磨性、化学的に攻撃的、可燃性の媒体に対応し、媒体温度は最大200 °Cまで扱えます。ヘリカル高性能ギアボックスにより最大18 barまでの圧力を低脈動かつ静音で供給します。

主な利点

• 一体型ハウジング（低デッドスペース）による高効率
• 連続高圧対応（最大18 barの差圧）
• 最大200 °Cの媒体に対応
• 漏れ発生時にギアボックスを保護するAirGap構造
• ヘリカルギアによる低振動・静音運転
• 業界基準に対応する複数のシールオプション（EPではAPI‑Cartridge対応）

詳細機能

• 高性能ヘリカルギアボックス：振動を低減し、高差圧と長寿命を実現
• 一体型ハウジング：流れを最適化しデッドスペースを低減、洗浄性・保守性を向上
• AirGap：ギアボックスとポンプ室を大気的に分離し、液の侵入を防止
• CIP/SIP対応：低デッドスペース設計により洗浄・消毒が容易
• 材料オプション：耐摩耗性灰色鋳鉄（標準）、ADI、ステンレス；要求に応じて二相鋼やニッケル系合金も対応、耐摩耗コーティングや熱処理も選択可能
• ローブバリエーション：NBR、白NBR、EPDM系、CSM、FKM、PU、ステンレス、窒化鋼など複数材料・形状（直型、二翼、3/4/6翼、HiFlo®）
• 軸方向・半径方向の摩耗プレート：高耐摩耗特殊鋼で保守間隔延長とダウンタイム低減

オプション

• 半径方向／軸方向の摩耗プレート
• 脈動のないポンプ性能と吸引性向上を実現するHiFlo®ローブ
• 爆発雰囲気向けのATEX準拠仕様
• 流量・回転数制御用の速度センサ
• シールオプション：Quality‑Cartridge、CoX‑Cartridge、API‑Cartridge（EPのみ）

モデル

• EP136 — 高負荷・高圧用途向けのEPシリーズ代表モデル（例）

適用分野
研磨性、化学腐食性、加熱媒体を安定して搬送する必要がある用途に適します：石油・ガス、化学・石油化学、塗料・ニス製造、製糖、タンクファーム、その他高信頼性を要する重工業用途など。

技術仕様

• 最大差圧：最大18 bar
• 最大媒体温度：最大200 °C（構成による）
• 対応媒体：研磨性、化学的に攻撃的、低〜高粘度液、可燃性媒体
• ハウジング：一体型、低デッドスペース、流れ最適化
• ギアボックス：ヘリカル高性能（静音、低振動）
• 保護：ギアボックスとポンプ室を分離するAirGap
• CIP/SIP：対応
• 材料：灰色鋳鉄、ADI、ステンレス；二相鋼やニッケル系合金はオプション
• ローブ：各種材料・形状（HiFlo含む）
• シール：Quality‑Cartridge、CoX‑Cartridge、API‑Cartridge（EPシリーズ）
• オプション：ATEX版、速度センサ、耐摩耗コーティング
