ロータリーローブポンプ IQ series

スラリー排水用バイオガス用

製品概要
IQシリーズは、経済的な運転、簡素化されたメンテナンス、高い稼働率を目的に設計された回転ローブポンプのシリーズです。一体型の着脱可能なポンプハウジングとモジュール設計により、ポンプを配管から外さずに迅速な現地サービスが可能です。

設計と原理

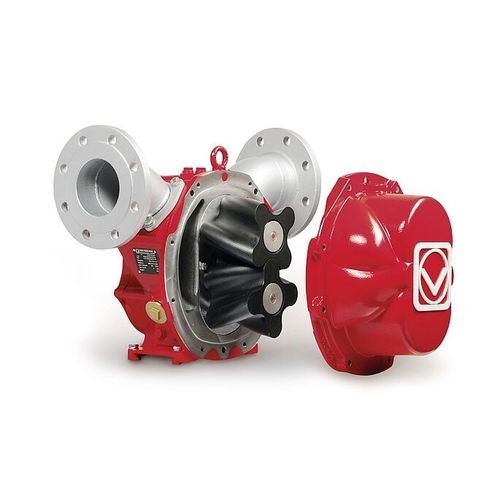

IQポンプは、脈動のないHiFloローブと、異物や空転に対する耐性を高めるInjectionSystemを採用しています。一体型ハウジングは少ない動作で取り外せ、ポンプ要素への直接アクセスを可能にします。

主な特長

• Quality Cartridge：工場で組み立てられたカートリッジ型の機械シールにより、軸シールの迅速で確実な交換が可能です。
• HiFloローブ：脈動のない送液、改善された吸引性能、駆動部およびカップリングの寿命延長を実現します。
• 統合された出力余裕：より大きなローブとカバーを取り付けることで、約40％までの容量増加が可能です。
• QuickService：ローブ、シール、摩耗板をポンプを外さずに現地で交換でき、ダウンタイムを低減します。

モデル

• IQ112 — ユニバーサル回転ローブポンプ。流量最大78 m3/h、圧力最大7 bar。原泥や粗大固形物を含む媒体に適しています。
• IQ152 — 高流量タイプの回転ローブポンプ。流量最大154 m3/h、圧力最大7 bar。下水処理や産業用途で高い可用性が求められる場合に適しています。

オプション

• 材料：標準は耐摩耗性のある灰色鋳鉄。ADIやステンレス鋼のバージョンあり。ポンプ室の部品は要問い合わせでデュプレックス鋼やニッケル系合金も対応可能。
• 摩耗板やハウジング部品向けの熱処理や耐摩耗コーティング。
• 爆発性雰囲気向けのATEX適合バージョンあり。

適用分野

• バイオガスプラント — 消化残渣やスラリーの経済的輸送
• 産業用途 — 低メンテナンスでの産業プロセス向けポンプ
• 下水処理 — 粗大固形物を含む汚泥や下水の輸送

ダウンロードと詳細情報
Vogelsangの回転ローブポンプに関する技術資料やePaperは製品ページで入手できます。

技術仕様

• 脈動のないHiFloローブ設計
• InjectionSystemにより異物耐性と空転耐性を向上
• 簡易アクセスのための一体型ポンプハウジング
• 現地でのローブ、シール、摩耗板交換を可能にするQuickService
• 工場組立のQuality Cartridge機械シール
• 材料：灰色鋳鉄（標準）、ADI、ステンレス鋼；要問い合わせでデュプレックスやニッケル系合金
• オプション：熱処理および耐摩耗コーティング
• ATEXオプションあり
• IQ112：最大78 m3/h、最大7 bar
• IQ152：最大154 m3/h、最大7 bar
• 自己吸引式および空転に対する耐性
