ロータリーローブポンプ VX series

スラリー排水用化学製品

製品概要

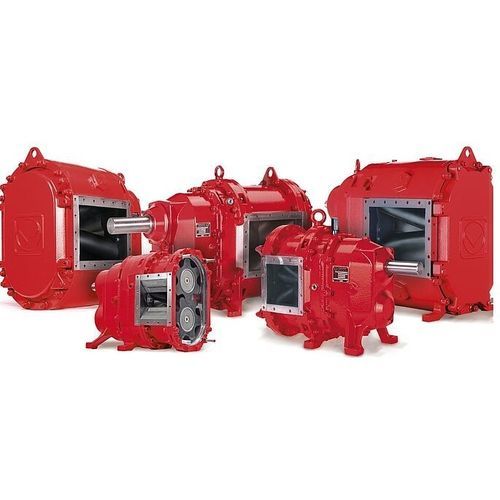

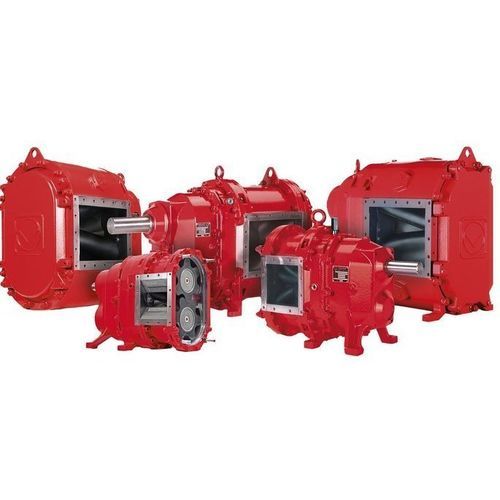

VogelsangのVXシリーズは、低粘度液から高粘度、研磨性、腐食性、せん断に敏感な媒体まで幅広く対応する回転ローブポンプのファミリーです。コンパクトな設計、現地での迅速な保守を可能にするQuickServiceアクセス、多様な材料・駆動オプションによりプロセス要件に柔軟に対応します。

主な利点

• 現地でのメンテナンスが容易：カバーを外すだけでポンプ室にアクセス可能（QuickService）。
• 自吸式で乾転や異物に耐性あり。
• 要素ベースのモジュラー設計により予備部品費用とダウンタイムを低減。
• 媒体適合性と耐摩耗性を高める豊富なローブ・材料選択。
• 高い容積効率によりコスト効率の良い運転が可能。

モデル（シリーズ概要）
VX100
4サイズのコンパクトユニット。最大約50 m3/h、最大圧力10 barまでの小〜中容量向け。アルミ部品を使用した軽量オプション、フランジ接続の電動機、PTB A1仕様などを選択可能。

VX136
6サイズ、複数の構造バリエーションを持つ汎用コンパクト設計。最大約364 m3/h、最大圧力12 bar。InjectionSystem、放射方向/軸方向の摩耗板、ADI・ステンレス・ニッケル合金などの特別材料オプションあり。

VX186
8サイズ、豊富な構成の堅牢設計。最大約1,025 m3/h、最大圧力12 bar。大量輸送や研磨性・粘性・腐食性媒体向けに設計され、摩耗板コンセプトや多様な駆動オプションを備える。

VX215
4サイズ・6設計の高流量レンジで、最大1,417 m3/h（24,000 l/min）・最大8 bar。大きな異物通過径（例：90 mm）により優れた耐異物性を発揮。QuickServiceやInjectionSystemにより迅速な保守が可能。

VX230
4サイズ・6構成の高性能シリーズ。最大約1,234 m3/h、最大圧力12 bar。短時間でのサービスと最小限のダウンタイムを想定した設計。

シリーズの特長

• 摩耗を補償する調整可能なハウジング半割り部。
• 保守間隔を延ばす高耐磨耗鋼の軸方向・放射方向摩耗板。
• 多彩なローブ構成：NBR、EPDM各種、CSM、FKM、PU、ステンレス、窒化鋼などの材料とHiFloローブ等の無脈動ローブ。
• 材質オプション：耐摩耗の灰色鋳鉄、ADI、ステンレス、ニッケル基合金等。熱処理や耐摩耗コーティングも可。
• Quality Cartridge：工場組立のメカニカルシールカートリッジで迅速かつ確実な交換。
• 大径で強固なシャフトによりたわみと始動摩耗を低減。

オプション

• InjectionSystem：異物耐性、吸込み性、容積効率を向上（フィールド試験で耐用寿命が約2.5倍に達する例あり）。
• 軸方向・放射方向の摩耗板（特殊鋼）。
• HiFlo®ローブ：無脈動運転と向上した吸込み性能。
• 回転速度センサー：流量制御・監視に使用。
• Universal Drive System（UDS）：複数の駆動方式に対応しスペア管理を簡素化。
• QD設計：高圧時のシャフトたわみを低減する追加支持軸受。
• 軽量/アルミ仕様：輸送用途向けに本体や核心部をアルミにするオプション（流体接触部は耐摩耗材）。

適用分野

• 農業（散布、畜ふん移送）。
• バイオガスプラント（供給、循環、消化残渣処理）。
• 産業用途（研磨性・粘性媒体の移送、材料選定次第で化学分野にも）。
• 輸送・モバイルシステム（タンクローリー、鉄道、海上用途）。
• 下水処理・汚泥処理、膜ろ過給送。

ダウンロードと資料
選定や統合支援のためのメーカー資料、カタログ、技術資料はVogelsangより提供されています。

技術仕様

• シリーズ：VX100、VX136、VX186、VX215、VX230（複数のサイズ・構成）。
• 代表流量：VX100～約50 m3/h；VX136～約364 m3/h；VX186～約1,025 m3/h；VX215～約1,417 m3/h；VX230～約1,234 m3/h。
• 代表圧力：VX100～10 bar；VX136/VX186/VX230～12 bar；VX215～8 bar（例）。
• 通過径：VX215で最大約90 mmなどの例あり。
• 材質：耐摩耗灰色鋳鉄、ADI、ステンレス、デュプレックス、ニッケル系合金等。摩耗板は特殊鋼。
• 保守機能：QuickService（据付け状態で交換可能）、Quality Cartridge、要素ベース設計による経済的な部品交換。
• オプション：InjectionSystem、HiFloローブ、軸/放射摩耗板、UDS、回転速度センサ、QD設計、軽量/アルミ仕様。
