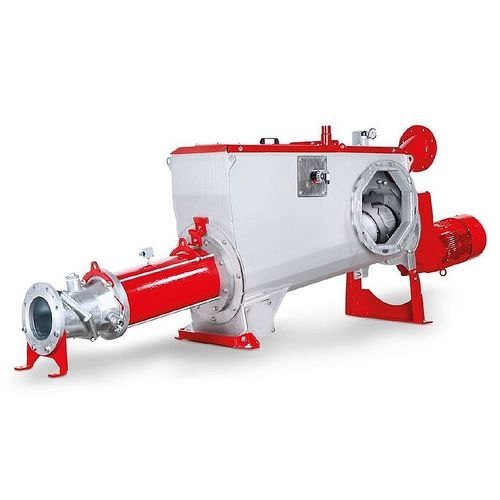

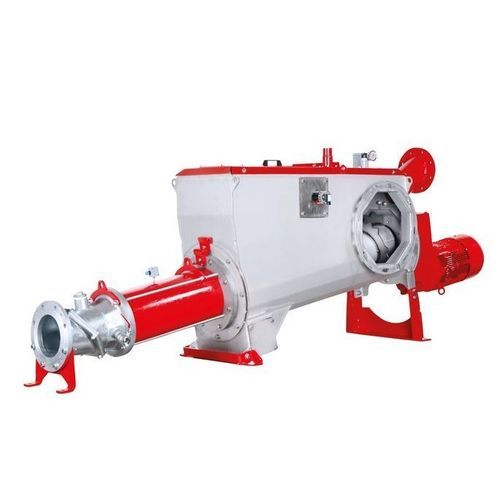

自動供給システム CC-Mix

電動式研磨液粘性流体

概要

• 単純なバイオマスを経済的に破砕し、均一な有機懸濁液を生成
• 異物分離器を内蔵し、重い異物をポンプに到達する前に除去
• コンパクト設計と簡素な制御で導入やレトロフィットが容易
• 1台のCC‑Mixで複数の消化槽へ給餌可能
• QuickServiceコンセプトにより現地での消耗部品の迅速交換が可能

用途概要
CC‑Mixは、流動性からややペースト状の固形物（例：トウモロコシサイレージ、ビートパルプ、穀物粉、果菜類廃棄物、乾燥鶏ふんなど）を、消化槽へ供給可能なポンプ可能な均一懸濁液に調製する、省エネルギー型の液体給餌システムです。発酵に最適な供給条件を確保しつつ、消費電力を低減することを目的としています。

構造と動作原理
CC‑Mixは、CCシリーズの進行容積ポンプと大型の混合室を組み合わせた構成です。固形物は給料スクリュー（側面給料または上部給料）で混合室へ供給されます。入口で循環液等の液体が導入され、混合軸が固形物を液相に能動的に取り込み分散させることで浮遊層を防ぎ、均一でポンプ可能な懸濁液を生成します。

性能
最適化された形状と部品選定により、混合効率を高めつつ消費電力を低く抑えます。良好な混合懸濁液を生成するための典型的な総電力は構成や投入物により約11〜15 kWです。高圧が必要な場合は二段構成のポンプ等の構成が可能です。

保守とサービス
CC‑MixはQuickServiceコンセプトに準拠しており、ロータとステータがユニットとしてスイベルアウト（引き出し）でき、迅速に交換可能です。混合軸や消耗部品は現場で少ない手順で交換可能に設計されており、ダウンタイムを最小限に抑えます。

主な特長

• 低エネルギーで高効率の強力な混合性能
• 混合室底部に重質異物を重力で除去する異物分離器を標準装備
• 新設・既設への統合が容易なコンパクト設計
• QuickService：ロータ／ステータユニット、軸封、混合軸部品の現地交換が容易
• 直接取付けのパラレルシャフト減速機駆動（追加カップリング不要）
• 混合室・混合軸・露出鋼部は耐腐食材質を採用
• 二つのユニバーサルジョイントと保護スリーブを備えた保護されたカルダン軸

オプション

• 高圧や摩耗性媒体向けの二段／多段ポンプ形状
• PROFINet対応のPerformance Control Unit（PCU）オプション
• 操作性向上のための制御盤扉組込ワイドスクリーンタッチ表示
• センサーを含むフルコントロールハード／ソフト一式の供給
• PCUのリモート保守機能（有効時にソフトウェア更新や遠隔サポート）

典型的な適用領域
バイオガスプラントの消化槽給餌：トウモロコシサイレージ、穀物残渣、ビートパルプ、果菜類廃棄物、乾燥家禽糞などの再生可能資源や高エネルギー共原料の効率的な前処理と供給。新設・レトロフィットの双方に適し、1台で複数の消化槽に給餌できます。

技術仕様

• 製品名：CC‑Mix
• 標準モデル：CC‑Mix66‑M1 — 最大容量 50 m³/h、最大圧力 6 bar
• 高出力モデル：CC‑Mix66‑D1 — 最大容量 85 m³/h、最大圧力 6 bar
• 高圧モデル：CC‑Mix66‑M2（二段） — 最大容量 50 m³/h、最大圧力 12 bar
• 典型的な消費電力：約11〜15 kW（投入物・構成により変動）
• ポンプ種類：進行容積ポンプ（CCシリーズ、Cavity‑Comfort）
• 混合室・混合軸：耐食性ステンレス等の耐腐食材料
• 異物分離器：混合室底部に重力式で標準装備
• 駆動：パラレルシャフト減速機を直接取付け
• 保守コンセプト：QuickService（ロータ/ステータユニットのスイベルアウト、混合軸工具の容易な交換）
• 自動化オプション：PCU、PROFINet、タッチ表示、フルコントロールパッケージ、リモート保守
