バイオマス用事前粉砕機 DisRuptor

有機廃棄物用油圧式ブレード式

概要
DisRuptorは、エネルギー効率の高い機械式破砕（分解）システムで、有機懸濁液中の固形バイオマスの粒径を低減し繊維を分離します。基質の表面積を増やし懸濁液を均質化することで、反応を促進しガス収率を高め、撹拌機やポンプの電力消費を低減します。機能ユニットは6枚羽根ロータと外部のDisRuptorリングで構成されます。高回転時にロータとリングの狭いギャップで固形物が粉砕・繊維化されます。ギャップは連続可変で、基質や用途に応じた調整と摩耗補正が可能です。

主な利点

• 微生物が利用できるバイオマス表面積を増加
• 有機懸濁液を均質化し粘度を低下
• バイオガス生成の速度と量を向上
• 撹拌機やポンプの電力消費を低減
• 既存設備への後付け（レトロフィット）が容易

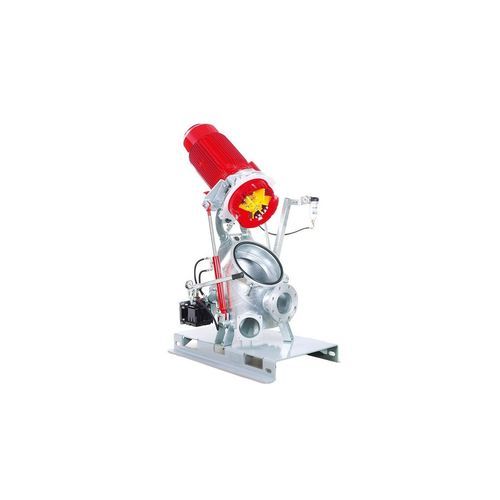

DisRuptor DR7000（システム概要）

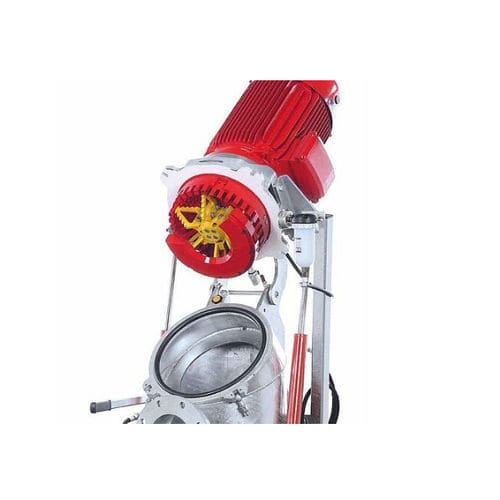

DisRuptor DR7000は可変機能ユニットとシンプルな調整機構を備えています。ヘッドは油圧で上方に旋回でき、機能ユニットへ直接アクセス可能です。羽根と外環のギャップは工具不要で個別調整でき、リングや羽根の摩耗は再調整で補正できます。

特長

• 可変機能ユニット：羽根とリング間のギャップを連続調整、基質適合と摩耗補正が可能
• 高処理能力：低駆動力で集中的な破砕を実現（例：約15 kWで最大約200 m3/hの処理が可能）
• QuickService設計：ヘッドを旋回してメンテナンスや部品交換のための直接アクセスを提供
• 開閉補助：ヘッドの上下を容易にする油圧サポート
• 耐摩耗部品：リング半分は硬化処理、羽根は硬化特殊鋼製で最適形状を採用

オプション

• ポットタイプ：インラインポット（許容圧力最大2 bar）—レトロフィット向け；Compact XLポット（許容圧力最大4 bar）—高圧用
• ベース：フォークリフト用ポケット付きスチールベースに据付済で搬入・据付が容易
• 材料：標準は亜鉛メッキ鋼筐体；接液部すべてをステンレスとした全ステンレス仕様も選択可能

用途と効果
DisRuptorは、バイオガスプラントにおける基質の機械的前処理に用いられ、分解性の向上、ガス収率の増加、高固形分や繊維質基質のポンプ・撹拌の容易化に寄与します。既存設備への後付けや新規プラントへの組み込みに適しています。

技術仕様

• 機能ユニット：6枚羽根ロータ＋外部DisRuptorリング
• 調整性：羽根とリング間のギャップを連続調整可能
• 保守コンセプト：油圧で上方旋回するQuickServiceヘッドで容易にアクセス
• 処理量例：約15 kWで最大約200 m3/h（用途に依存）
• ポット許容圧力：Inline ≤ 2 bar、Compact XL ≤ 4 bar
• 材料：亜鉛メッキ筐体標準；全ステンレス仕様あり
• 耐摩耗対策：リング面硬化処理、硬化特殊鋼製羽根
• 設置オプション：フォークリフトポケット付きスチールベース
