産業用電子カラム

製薬産業用食品産業用調節可能

概要

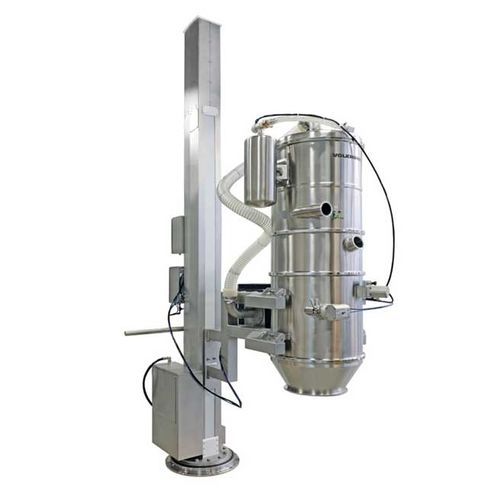

昇降柱（ホイスト）は、バキュームコンベアを機械や容器へ迅速に接続・切断できる装置です。清掃・保守が容易になり、製品切替の時間短縮や、コンベアと設備間の重量・振動の伝達を機械的に切り離すことが可能です。移動式（キャスター付）タイプは、複数の工程や据付点で同一のバキュームコンベアを使用できます。

用途および典型的な使用例

• 容器や受皿など異なるサイズの充填（容器高さに合わせ垂直位置を調整）
• ミキサー等のプロセス機械への供給・充填
• 清掃・保守作業のための人間工学に基づく作業高さへの降下
• 清掃や保守時の機械への自由なアクセス確保
• 下流機器への質量や振動の伝搬を防止
• 複数箇所での柔軟な運用（移動式昇降柱）
• 洗浄エリアへの移動による洗浄作業

据え置き式および移動式昇降柱
据え置き式は床に恒久設置します。高い柱や重いアームでは天井固定を追加する場合があります。床面積は小さく抑えられ、高い昇降量や長いアームを実現し、精密な位置決めが可能です。柱全体の回転やアームの旋回などスイベル機構も装備可能です。

移動式は工場内を移動して必要な設置位置に配置し、複数の供給ポイントで同一コンベアを使用できます。移動用は据え置きに比べ操作スペースが大きく必要です。典型的な構造はU字型シャーシ（供給点がUの内側に入るか、前方ローラを供給点の下に通す）や、安定化のために後方シャーシを延長したトロリー式です。

高さ調整の駆動方式
昇降柱に取り付けたコンベアの高さ調整には以下の3方式を用意しています：

• 手動式：手回しハンドルでギアとラックを駆動。経済的で断続的な使用向け、軽量コンベアなら最小の力で操作可能。
• 空気式（エア）：柱内蔵の空気シリンダ。粉塵爆発リスクのあるエリアでの使用に適し、爆発防護が求められる場所での設置に向きます。
• 電動式：高い位置決め精度を提供し、大きな昇降高さや重荷重に対応。充填高さが頻繁に変わる用途に適しています。

旋回動作
旋回オプションとして、据え置き柱全体を垂直軸で回転（手動回転＋位置ロック）させる方法や、アーム／フォークに旋回ジョイントを取り付けアームを水平に旋回させる方法があります。移動式・据え置き式ともにアームの旋回ジョイント設置が可能です。

危険箇所での使用（ATEX／防爆）
粉じん爆発の可能性がある大気での使用に対応する設計が可能です。多くの設計はZone 22での使用に適しており、VolkmannのVSおよびPPCシリーズは適切な構成でZone 1、2、21、22での設置・運転に対する型式検査を取得しています。

ドッキングシステム
バキュームコンベアと下流機器・容器との接続は手動または自動とできます。ドッキングシステム（例：VIASドッキングバルブや製薬向けの無菌トランスファーバルブ）は、自動ドッキング／アンドッキングや必要に応じた無菌移送を可能にします。

コンベア用クイックチェンジブラケット
オプションのクイックチェンジブラケットにより、工具不要でVolkmann製バキュームコンベアの取り付け・取り外しが可能です。ガイドピンで位置決めし、ロックピンで固定後、搬送ラインや空気配管のクイックカップリングおよび接地をクランプやプラグで再接続します。

配管・メディア供給
搬送ライン、圧縮空気、電気配線およびその他の配管はアームを通してコンベアに供給されます。移動式では空気・電気接続をプラグイン化することができ、カスタム接続も対応可能です。

材料と表面仕上げ
標準材質：AISI 304 ステンレス鋼。標準仕上げ：ブラスト処理 Ra < 1.5 µm。ご要望によりより細かい研磨仕上げ Ra < 0.8 µm を提供可能です。

自動化
電動式および空気式は自動化に適しています。オプションのインターフェースにより他のコントローラや上位システム（例：OPC UAアーキテクチャ）とのデータ交換が可能です。

特殊仕様
カスタム設計の昇降柱が可能です（例：金属検出器の統合、無菌トランスファー、HEPA二次フィルタ段、WIP対応、低天井対応のためフィルタやポンプの再配置など）。

技術仕様

• 製品種別：バキュームコンベア用昇降柱／ホイスト（据え置き式または移動式）
• 駆動オプション：手動（ハンドクランク＋ギア＆ラック）、空気式（内蔵シリンダ）、電動（モータ駆動）
• 旋回：柱の垂直軸回転またはアーム／フォークの旋回ジョイント
• ATEX適合：粉塵爆発エリア向け設計あり；Volkmann VSおよびPPCは適切に指定すればZones 1, 2, 21, 22での使用に対応
• 材料：標準 AISI 304 ステンレス鋼
• 表面仕上げ：標準 ブラスト Ra < 1.5 µm；オプション 研磨 Ra < 0.8 µm
• 取り付け：床固定（据え置き）＋オプションで天井支持；U字シャーシや後部延長シャーシの移動台車
• 付属品／オプション：クイックチェンジブラケット、ドッキングバルブ（VIAS／無菌）、アーム上のMultijector®ポンプ搭載、HEPA二次フィルタ、WIP統合、金属検出器統合
• 接続：搬送ライン、空気・電源供給をアーム経由で配管；移動式はプラグイン接続可能
• 自動化インターフェース：オプション（例：OPC UA対応）
