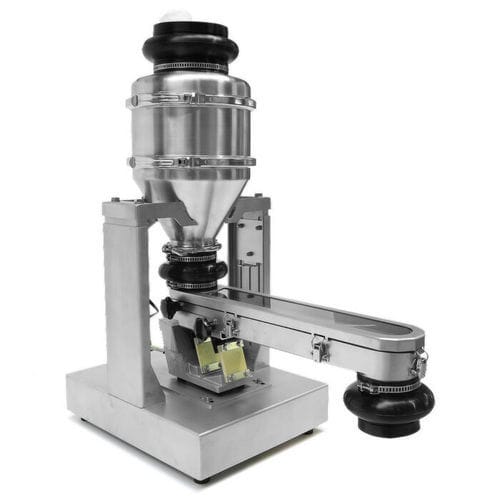

重量式フィーダー VFD 100

ピストン式真空振動

概要
このコンパクトで機能的なユニットは、粉体、顆粒およびその他の自由流動性を有するばら積み材料の精密な計量・供給を可能にします。モジュラー設計により、プロセスプラントへの容易な組み込みや真空搬送システムとの組み合わせが可能で、ロスインウェイト（LIW）方式によりグラム単位の計量精度を実現します。

主な特長

• 粉体、顆粒およびその他の自由流動性ばら積み材料の精密な計量・供給（精度：通常数グラム単位）。
• 連続抽出・供給のためのバッファ容器と振動供給装置を内蔵。
• ロスインウェイト原理による内蔵ロードセルによる連続的な正味重量測定。
• 連続可変の供給能力を持つ電気式振動駆動；始動停止運転に対応、惰性停止なし；省エネルギー・低騒音。
• 洗浄のための分解が容易なモジュラー設計；粉体に対するやさしい取り扱い。
• 供給シュート／パイプは各種長さで、AISI 304 または AISI 316 ステンレスで製作可能。
• 入口・出口にクランプ接続およびFDA承認の弾性コンペンセータを装備。
• ロードセル信号を処理して供給を制御するPLCをオプションで用意；既設プラントPLCへの組み込みも可能。
• ATEX／危険区域での使用に適合。

動作原理

• ロードセルがバッファ容器および振動フィーダ内の正味重量を連続測定し、制御システムがLIW原理に基づいて供給量を調整します。
• 大量処理時はバッファの補充のために給量を一時停止し、各サイクルの合算が総投与量となります。
• 粉体やばら積み材料は他の容器から、または真空搬送でバッファに供給でき、振動フィーダが連続的に材料を抽出して下流の設備（例：ミキサー）へ搬送します。

代表的な構成部品／注目箇所

• バッファ容器
• ピストンバイブレータ
• ディスクバルブ
• チョーク管
• 架台
• シュート（供給シュート／閉鎖供給シュート）
• 駆動部（振動駆動）
• 秤量部 / ロードセル（連続秤量）

用途／業界

• 化学工業
• 製薬業界
• 食品業界
• 化粧品業界
• 真空搬送、秤量および粉体/顆粒の供給を組み合わせる必要があるプロセス全般

システム統合と衛生設計

• プロセスプラントへの容易な統合や真空搬送システムとの組み合わせを想定したモジュラーシステム。
• 衛生的な洗浄とプロセス適合性を考慮した材料および接続部の選定（AISI 304 / AISI 316；クランプ接続）。

仕様 / 技術仕様

• 型式：VFD 100
• メーカー / ブランド：Volkmann
• 秤量方式：内蔵ロードセル、ロスインウェイト（LIW）
• 精度：通常数グラム（用途により異なる）
• 駆動：電気式振動フィーダ；供給能力可変；start/stop対応
• 材質：供給シュート／パイプはAISI 304またはAISI 316ステンレス製
• 接続：クランプ接続；FDA承認の弾性コンペンセータ
• 制御：PLCオプション（内蔵またはプラントPLCへの組み込み）
• 洗浄 / メンテナンス：洗浄のための分解・組立が容易
• 防爆：ATEX／危険区域での使用に適合
• 統合：真空搬送および下流のプロセス機器（例：ミキサー）との組み合わせを想定して設計
