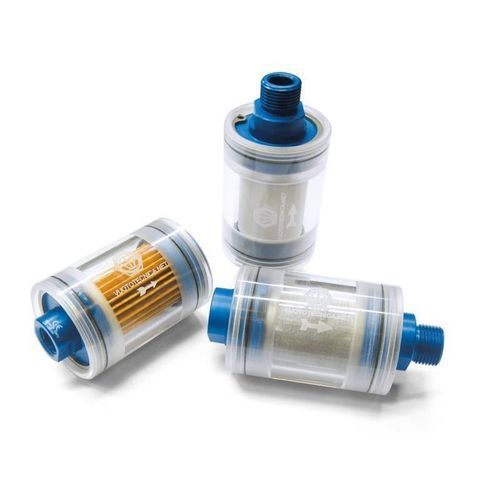

空気式フィルター F series微粒子用ほこりカートリッジ式
お気に入りに追加する
商品比較に追加する
特徴
- 物質
- 空気式, ほこり, 微粒子用
- タイプ
- カートリッジ式
- フィルター方式
- 真空
- 用途
- 吸引
- 素材
- アルミニウム, 紙製, プレキシガラス®製
- 設置
- ねじ式, フランジ取り付け, ねじ式
- その他の特徴
- 円筒, 透明, アブソリュート, 直列式
- 作動圧力
最少: 50 Pa
(0.007 psi)最大: 300,000 Pa
(43.511 psi)- 流体温度
最少: -20 °C
(-4 °F)最大: 60 °C
(140 °F)
詳細
概要
構造
保守および使用上の制限
製品コード
技術仕様
- 微細な不純物や粉じんを捕集し、流量への影響をほとんど与えない小型のインライン吸引フィルターです。
- 小型のため、吸盤や真空チャックなどの使用箇所に近い配管上へ直接取り付けることで、局所的な分級ろ過および吸引点の視認管理が可能です。
構造
- 透明プレキシガラスの円筒ボディを、シーガーリングで固定された2枚の陽極酸化アルミフランジで閉じています。
- フランジ内にねじ込み式のオス／メス接続およびシールが配置されています。
- 内部には交換可能な紙製フィルターカートリッジを収容しています。
保守および使用上の制限
- 片側のフランジを取り外すことで簡単に点検・カートリッジ交換が可能です。
- 紙製フィルターは水蒸気や油蒸気、結露のある環境には適していません。FCLモデルはこれらの条件下での使用を避けてください。
製品コード
- FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL1M FCL1M FIL1M FPL2M FCL2M FIL2M FPL3M FCL3M FIL3M FPL1MF FCL1MF FIL1MF FPL2MF FCL2MF FIL2MF FPL3MF FCL3MF FIL3MF
技術仕様
- 使用圧力：0.5 ～ 3000 mbar（絶対圧）
- 流体温度：-20 ～ +60 °C
- 本体：透明プレキシガラス（円筒）
- 端部フランジ：陽極酸化アルミ製、シーガーリングで固定
- 内部部品：紙製フィルターカートリッジ（使用制限に注意）
- 接続：フランジにねじ込み式オス／メス接続およびシール配置
