ポンプ用フィルター FCL7

概要
これらのインライン吸引フィルターは、不純物や微粉塵を捕集し、流量への影響をほとんど与えません。コンパクトな円筒形の設計により、吸引カップや真空締付けシステムなどの工具近傍の真空配管に直接取り付けて、局所的な濾過と吸引点の視認管理が可能です。

構造

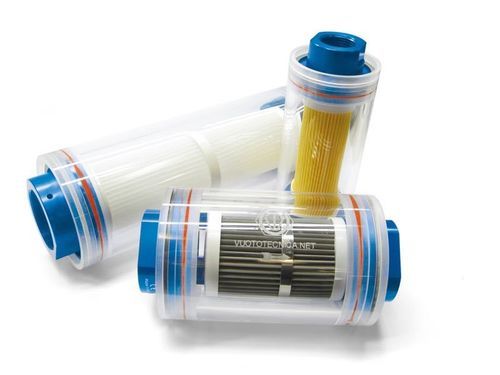

透明なプレキシガラス製の円筒体に、シーゲルリングで保持された陽極酸化アルミ製の二つのフランジで閉止しています。フランジ内にメス/オスのねじ接続およびシール部材が配置され、内部に着脱可能なフィルターカートリッジがあり、濾過面積を増加させます。フランジの一方を外すことで点検が可能です。

フィルターカートリッジの種類

• SPシリーズ：圧縮シール式折り畳み紙カートリッジ。
• SSシリーズ：圧縮シール式折り畳みポリプロピレンメッシュカートリッジ。
• SAシリーズ：圧縮シール式AISI 304ステンレスメッシュカートリッジ。
• RPシリーズ：ダブルOリングのクイックカップリング式折り畳み紙カートリッジ。
• RSシリーズ：ダブルOリングのクイックカップリング式折り畳みポリプロピレンメッシュカートリッジ。
• RAシリーズ：ダブルOリングのクイックカップリング式AISI 304ステンレスメッシュカートリッジ。

使用上の注意
紙製フィルター要素を使用したバージョンは、水蒸気や油蒸気、凝縮水が存在する環境では推奨されません。湿気や油の存在がある場合は、メッシュまたはステンレス製カートリッジを選択してください。

保守 / 点検
点検およびカートリッジの交換はフランジの一方を取り外して行います。基本的な点検には特別な工具は不要です。

製品コード（例）
FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57

技術仕様

• 使用圧力：0.5〜3000 mbar 絶対圧
• 流体温度：-20〜+60 °C
• 本体：透明プレキシガラス円筒
• フランジ：陽極酸化アルミニウム、シーゲルリングで固定
• カートリッジ材質：折り畳み紙、ポリプロピレンメッシュ、AISI 304ステンレスメッシュ
• シール方式：シリーズにより圧縮シールまたはダブルOリングのクイックカップリング
• 紙製要素は水蒸気／油蒸気環境での使用は推奨されない
• 点検：フランジを外して目視点検およびカートリッジへアクセス可能
