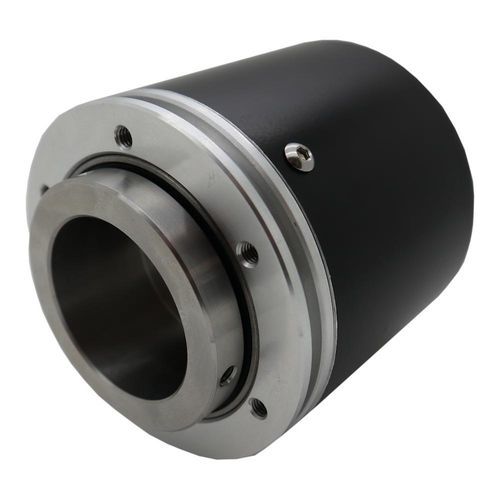

絶対ロータリエンコーダ MH900

光学式16ビット32ビット

概要
マルチターン絶対位置エンコーダは角度位置に加えて回転数を記録します。マルチターン機能は、駆動軸に接続された内部減速機構により機械的に実現するか、電子的に実装されます。

測定値とインターフェース
出力値はシングルターン角度と回転数の組み合わせです。モデルにより、SSI、CANopen、CAN SAE J1939、RS485、Profibus、Profinet、EtherCAT、BiSS‑C、Parallel、Analogなどの産業用インターフェースで出力されます。

マルチターン絶対位置エンコーダ – ソリッドシャフト

• 小型標準産業用エンコーダ — シリーズ MS360
  • サイズ: Ø 36 mm
  • 分解能: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • ソリッドシャフト: Ø 6, 6.35, 8 mm
  • コーディング: Binary, Gray
  • インターフェース: SSI, CANopen, SAE J1939, RS485
  • 供給電圧: 5 VDC; 8–30 VDC
• 標準産業用シンクロフランジエンコーダ — シリーズ MS580
  • サイズ: Ø 58 mm
  • 分解能: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • ソリッドシャフト: Ø 6–12 mm
  • コーディング: Binary, Gray
  • インターフェース: SSI, CANopen, SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C
  • 供給電圧: 5 VDC; 10–30 VDC
  • オプション: ブラインド中空シャフト
• 標準産業用シンクロフランジエンコーダ — シリーズ MS581
  • サイズ: Ø 58 mm
  • 分解能: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • ソリッドシャフト: Ø 6–12 mm
  • コーディング: Binary, Gray
  • インターフェース: Parallel, SSI, CANopen, SAE J1939, RS485, Analog, Profibus, Profinet, EtherCAT, BiSS‑C
  • 供給電圧: 5 VDC; 10–30 VDC
  • オプション: ブラインド中空シャフト
• 標準産業用シンクロフランジエンコーダ — シリーズ MS700
  • サイズ: Ø 70 mm
  • 分解能: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • ソリッドシャフト: Ø 10–12 mm
  • コーディング: Binary, Gray
  • インターフェース: SSI, CANopen, SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C
  • 供給電圧: 5 VDC; 8–30 VDC
• 標準産業用シンクロフランジエンコーダ — シリーズ MS900
  • サイズ: Ø 90 mm
  • 分解能: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • ソリッドシャフト: Ø 10–12 mm
  • コーディング: Binary, Gray
  • インターフェース: Parallel, SSI, CANopen, SAE J1939, RS485, Analog, Profibus, Profinet, EtherCAT, BiSS‑C
  • 供給電圧: 5 VDC; 8–30 VDC

マルチターン絶対位置エンコーダ – ブラインド中空シャフト

• 小型ブラインド中空 — シリーズ MH360
  • サイズ: Ø 36 mm
  • 分解能: 1–16 bit single‑turn / 1–32 bit multi‑turn
  • 中空シャフト: Ø 6, Ø 6.35 mm
  • コーディング: Binary, Gray
  • インターフェース: SSI, CANopen, SAE J1939, RS485
  • 供給電圧: 5 VDC; 8–30 VDC
• ブラインド中空 — シリーズ MH700
  • サイズ: Ø 70 mm
  • 分解能: 1–16 bit single‑turn / 1–32 bit multi‑turn
  • 中空シャフト: Ø 24–36 mm
  • コーディング: Binary, Gray
  • インターフェース: SSI, CANopen, SAE J1939, RS485, BiSS‑C
  • 供給電圧: 5 VDC; 8–30 VDC
• ブラインド中空 — シリーズ MH900
  • サイズ: Ø 90 mm
  • 分解能: 1–16 bit single‑turn / 1–32 bit multi‑turn
  • 中空シャフト: Ø 35–50 mm
  • コーディング: Binary, Gray
  • インターフェース: SSI, CANopen, SAE J1939, RS485, BiSS‑C
  • 供給電圧: 5 VDC; 8–30 VDC

技術仕様

• 機能: マルチターン測定 = 角度位置 + 回転数（機械式または電子式）
• コーディング: Binary、Gray
• Single‑turn 分解能: 1–16 bit（シリーズにより異なる）
• Multi‑turn 分解能: 最大20 bit（一部中空モデルは32 bitまで）
• インターフェース: SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C, Parallel, Analog（モデル依存）
• シャフト形式: ソリッドシャフトおよびブラインド中空シャフト（各種径）
• 供給電圧: 5 VDC または 8–30 VDC（モデル依存）
• 対応フレーム径: Ø 36 mm, Ø 58 mm, Ø 70 mm, Ø 90 mm
• 製品ファミリ: MS360, MS580, MS581, MS700, MS900, MH360, MH700, MH900
