フィールドバス入出システム DALI

BACnetプログラマブル ロジック コントローラ用一体型

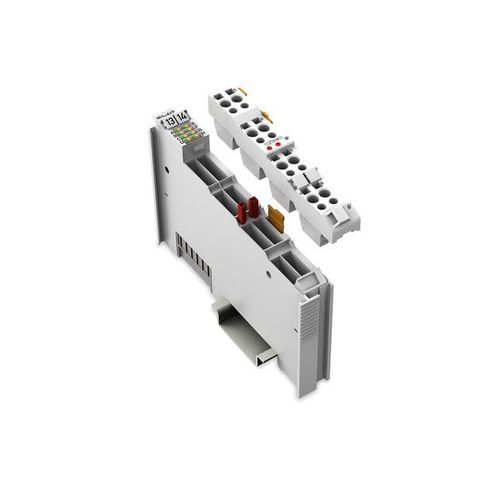

53-647 DALI マルチマスタモジュールは、IEC 62386 DALI-2 に基づくDALI規格に従って認証されています。メーカに依存しないプロトコルにより、照明アプリケーションにおいて DALI デバイスとの相互通信が確保されます。このモジュールは幅がわずか 12 mm で、WAGO 750 シリーズのコントローラおよび I/O モジュール（例：BACnet, KNX, EnOcean, LON®, Modbus®）と組み合わせたとき、DALI インタフェースとして動作します。各 DALI マルチマスタモジュールは、電子制御機器（ECG）用に 64 アドレス、また制御デバイス用に 64 アドレス (DALI マルチセンサ: サイクリック伝送特性により最大 16 センサまでの接続を推奨)をサポートします。1 台のバラスト (ECG) は 16 グループと 16 シーンに設定できます。DALI マルチマスタはまた、DALI バス上に 16 の追加仮想グループも作ることができます。WAGO-I/O-SYSTEM 750 を使用すれば、DALI コントローラは他の BA システムにシームレスに統合することができます。一つのフィールドバスノードに複数の DALI マスタを接続することができます。1台のコントローラに接続できるモジュールの最大数は、アプリケーションで必要なメモリ容量によって異なります。WAGO-I/O-PRO (CODESYS V2.3) または (CODESYS V3 ベース) プログラミングソフトウェアを使用して、フィールドバスノードのプログラミングを行います。WAGO は IEC-61131-3 に基づいた幅広いファンクションブロックのライブラリを提供しており、複雑な照明アプリケーションの作成が簡単に実現できます。代わりに“Easy モード”を用いると、複雑な PLC プログラムを行わず照明機能を簡単に制御することができます。包括的で使いやすい WAGO DALI コンフィグレータはコミッショニングやメンテナンスに用いられ、スタンドアロンアプリケーションとして、あるいは WAGO-I/O-CHECK (CODESYS V2.3) または ソフトウェア (CODESYS V3 ベース) に組み込まれた形で使用できます。
