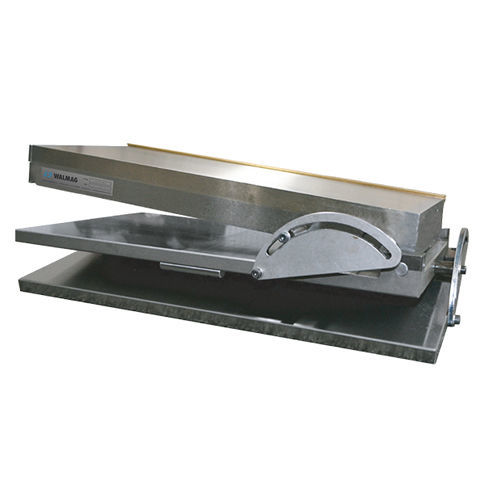

機械加工サインテーブル SINEC series

製品概要：

Fixar の複合サインステーブルは、Neomicro の永久磁石チャックを装備し、精密な角度研削、放電加工（EDM）、および測定用途向けに設計されています。長手および横手の両軸でワークを同時に傾けることができ、加工時の柔軟性を高めます。

特長：

• 長手軸および横手軸の両方で傾斜可能
• 角度設定：長手 0–45°、横手 0–30°（サイン原理に基づく端面ゲージで設定）
• 独自の軸受設計と硬化基板
• Neomicro 永久磁石チャック（細かい極配列）標準装備；オプション：Neomill、Electrofine
• 位置決め精度：±5 秒角

付属品：

• サインステーブル Fixar SINEC
• 六角レンチ
• 角度のクイック設定用テーブル
• 取扱説明書

用途：

• 精密な角度面研削
• 放電加工（EDM）
• 計測・検査

型式 / 寸法：

• SINEC100175 — W: 100 mm; L: 175 mm; H: 104 mm; C x D: 210 x 140 mm; S: 165/110 mm; 重量: 15 kg
• SINEC130255 — W: 130 mm; L: 255 mm; H: 120 mm; C x D: 290 x 170 mm; S: 245/140 mm; 重量: 32 kg
• SINEC150300 — W: 150 mm; L: 300 mm; H: 123 mm; C x D: 335 x 190 mm; S: 340/160 mm; 重量: 49.5 kg
• SINEC200400 — W: 200 mm; L: 400 mm; H: 124 mm; C x D: 435 x 240 mm; S: 390/210 mm; 重量: 73 kg

技術仕様：

• 用途：研削、計測、EDM
• 技術：永久磁石方式
• 保持力（Neomicro チャック）：100 N/cm²
• 角度設定範囲：長手 0–45°、横手 0–30°
• 精度：±5 秒角
• 平行度：±5 µm/100 mm
• 最小ワークサイズ：4 × 4 × 1 mm
• 極方向：横方向
• 再研削限度：7 mm
• 極ピッチ：T1.9 1.4+0.5 mm（鉄/黄銅）
• 保証：2 年
