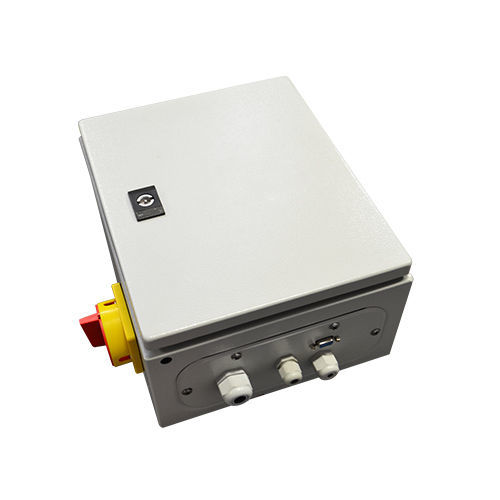

リモコン用電子制御装置 EM-CU

概要
EM-CUはWALMAGの電磁チャック向けに設計された電源・制御ユニットです。チャックへ110 VDCを供給し、作業者保護と高度な制御機能を備えて生産効率の向上を支援します。複数の入力電源および出力容量のバリエーションを用意しています。

主な機能

• 用途：WALMAG 110 VDC 電磁チャックの電源供給および制御。
• 入力電源バリエーション：110 V（チャック用）；200–230 V 50/60 Hz；380–460 V 50/60 Hz。
• 筐体：標準は鋼製筐体（IP54）；制御盤へ直接取付け可能なIP00仕様はオプション。
• 磁化レベルの安全監視機能（磁化レベル監視）を搭載。
• 出力容量：150 W、630 W、1250 W、2500 Wの各種。
• ネットワーキング／PLC対応により、複数ユニットや治具の大規模接続が可能。
• 有線リモコンU19による制御に対応。
• 締付力は無段階調整可能で、複数の電磁チャック／スイッチを同時に制御可能。

対応モデル（抜粋）

• EMCU125IP00 — 出力：1250 W — 高さ [mm]：0 — 供給状況：要問い合わせ — 税抜価格：要問い合わせ
• EMCU125IP54 — 出力：1250 W — 高さ [mm]：150.00 — 供給状況：要問い合わせ — 税抜価格：要問い合わせ
• EMCU150IP00 — 出力：150 W — 高さ [mm]：0 — 供給状況：要問い合わせ — 税抜価格：要問い合わせ
• EMCU150IP54 — 出力：150 W — 高さ [mm]：120.00 — 供給状況：要問い合わせ — 税抜価格：要問い合わせ
• EMCU2500IP00 — 出力：2500 W — 高さ [mm]：0 — 供給状況：要問い合わせ — 税抜価格：要問い合わせ
• EMCU2500IP54 — 出力：2500 W — 高さ [mm]：0 — 供給状況：要問い合わせ — 税抜価格：要問い合わせ
• EMCU630IP00 — 出力：630 W — 高さ [mm]：0 — 供給状況：要問い合わせ — 税抜価格：要問い合わせ
• EMCU630IP54 — 出力：630 W — 高さ [mm]：150.00 — 供給状況：要問い合わせ — 税抜価格：要問い合わせ

技術仕様

• シリーズ / 型番：EM-CU
• 機能：110 VDC 電磁チャック用の電源・制御ユニット
• 入力電源オプション：110 V；200–230 V 50/60 Hz；380–460 V 50/60 Hz
• 保護等級：標準は鋼製筐体 IP54；制御盤取り付け用 IP00 はオプション
• 磁化監視：安全な磁化レベル監視機能を搭載
• 出力容量：150 W、630 W、1250 W、2500 W
• リモコン：有線リモコンU19に対応
• ネットワーキング：PLC／マシンネットワーク対応、複数ユニットや治具の接続が可能
• クランプ：締付力の無段階調整；複数チャック／スイッチの同時制御が可能
