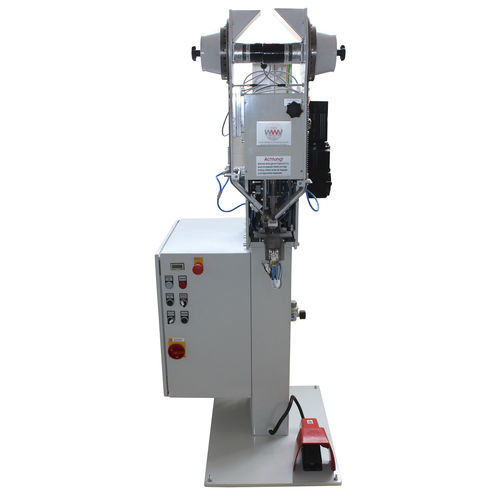

予め打ち抜かれた材料に異なる長さの2部品中空リベットを自動挿入するための底部部品送り及び底部パンチ移動付き電動リベット打ち機。リベット・ボトム部品は自動的に供給され、スチール製ベルト・プッシャによって定位置に運ばれ保持される。リベット・トップも自動的に供給され、リベット・ボトムと共に予備打ち抜きされた材料に同一平面に自動的に挿入される。材料の厚さに応じて、圧力を調整することができる。送りレール内のレベル制御のための電子リベット上部及び下部部品検知。リベット底部はスイッチオフ可能。先端指保護装置、電気フットスイッチ及びピースカウンター付き。
技術データ
PLC制御による制御キャビネット
分類のドラム ドライブ:最低および最高制御を用いる電気
底部送り空圧式、スイッチオフ可能
性能: 100サイクル/分
駆動サーボモーター
選別駆動小型ギアモーター
作業高さ約930mm
重量約250 kg
必要スペース: 800 x 1000 x 1750 mm
空気圧約6バール
プロジェクション65 mm 自由に突出
ナイフハンドルの厚さ: 10 - 18 mm
用途例
刃物産業、金属製品産業、金属加工、鉄鋼製品など
---
