ブリッジスクレーパー PVA

概要

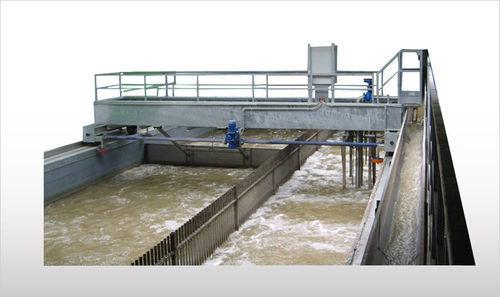

PVA移動ブリッジは、長方形沈殿池において浮遊する油分／スカムと沈降砂を同時に分離・回収するための往復式ブリッジ装置です。自治体および産業の排水処理で使用されます。ブリッジは二つの駆動台車で支持され、表面スクレーパーと1台のイマージドポンプを搭載します。中央のギアボックスで往復運動が駆動されます。必要に応じて砂取通路にエアー供給システム（別売）を設置して分離を強化できます。

主要機能

• 表面の油分／スカム除去
• 沈降砂の除去およびホッパーへの搬送
• ブリッジの往復運転（前進／後退）
• 既設の長方形沈殿池への組込みが可能

適用分野

• 自治体下水処理場
• 産業排水処理
• 長方形沈砂池・回収ライン

特長

• 対応池寸法：幅最大8 m、長さ最大50 m
• スカム除去ユニットおよび底部スクレーパーを装備
• 沈砂搬送用イマージドポンプ
• フェストン電源ケーブルおよび制御盤搭載
• 材質：亜鉛めっき鋼板 / SUS304L / SUS316L

利点

• 短時間の設置が可能で既設池への取り付けに対応
• 油分と沈砂を一装置で処理可能
• 保守のためのアクセスが確保された設計

オプション

• エアリフトによるグリット吸引
• ケーブル保持チェーン（フェストンの代替）
• 台車をレール駆動に変更可能
• 材質選択：SUS304L / SUS316L / 塗装仕上
• 電圧／周波数の別仕様および各種保護等級のモーター

付属品

• 油脂と砂の通路を仕切るステンレス製バッフル

仕様（技術データ）

• 型式／シリーズ：PVA
• 製品種別：沈砂・浮遊油除去用往復ブリッジ
• 対応池寸法：幅最大8 m、長さ最大50 m
• 主な構成：可動ブリッジ、2台の駆動台車、表面スクレーパー、底部スクレーパー、イマージドポンプ、中央駆動ギアボックス
• 動作：往復運転 — 底部スクレーパーで沈砂をホッパーへ、表面スクレーパーでスカムを回収
• エアー供給システム：オプション（供給外）
• 材質：亜鉛めっき鋼板、SUS304L、SUS316L
• 制御：制御盤搭載、フェストン給電
• メーカー / ブランド：WAMGROUP
