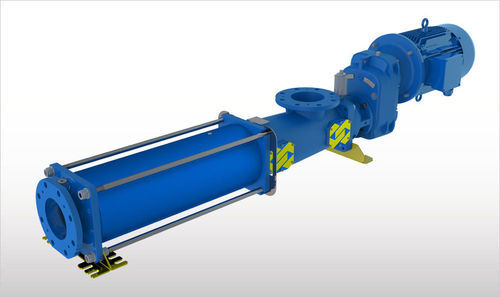

遠心ポンプ PCP

スラリー水バイオガス用

概要
CHIOR PCP プログレッシブキャビティポンプは、非均質流体や懸濁固形物を含む幅広い粘度の液体輸送向けに設計されています。主な用途は、上水・廃水処理、バイオガス設備、農業用途などです。

製品概要
CHIOR PCP は電動機駆動のプログレッシブキャビティ（PCP）ポンプで、単ねじのローターと交換可能な NBR ステーターで構成されます。ローターは延長された円ねじで、駆動ユニットとユニバーサル（カルダン）ジョイントで駆動されます。容積式ポンプとして、低脈動で正確な流量を薄液から高粘度流体まで供給します。

機能
CHIOR PCP のラインナップは複数のアクセサリーキットと設置構成に対応し、プロセス要件に合わせて構成可能です。固形物を含む非均質液の取り扱いに適し、乱流や詰まりを抑制する設計です。

特長

• 最大スラリー温度：55 °C
• 最大固形物寸法：12–24 mm
• 処理液の pH 範囲：6–9
• IE3 電動機により高いエネルギー効率
• WAM の平行軸ギア減速機（ベアリングブラケット内蔵）によりラジアル・アキシャル荷重を吸収
• オイル充填の二重作動カートリッジシールで耐久性向上
• 繊維強化クラamped スリーブで保護されたユニバーサルジョイントにより迅速なメンテナンスが可能
• 4 つのメンテナンス開口からボルトを押し出して簡単に取り外せるカルダンジョイント
• 焼入工具鋼製ローターで耐摩耗性に優れ、切断刃を内蔵するバージョンもあり
• 破砕、混合および流速強化のための技術的ソリューション
• 低摩耗の NBR ステーターは 4 か所のねじ端から交換可能
• 自吸能力：最大 9 m（清水時）
• ステーターに設けた穿孔による空運転保護
• 圧力監視用の圧力センサー装置

利点

• 堅牢な素材と設計により長寿命を実現
• 大きな開口部、複数のドレンおよび洗浄接続により保守が容易
• 最適化されたポンピング要素により高い吸引力と有効な固形物処理を実現
• 連続の低脈動供給により乱流と詰まりを低減
• 省スペースな一体型コンパクト設計
• モジュラー設計により柔軟な構成が可能で、スペアパーツの種類を削減

オプション

• セラミック膜付圧力センサー（G¾）

仕様

• ポンプ形式：電動機駆動プログレッシブキャビティポンプ（ローター + ステーター）
• ローター：単ねじ、延長円ねじ；焼入工具鋼；切断刃内蔵型あり
• ステーター：低摩耗 NBR；4 か所のねじ端から交換可能；空運転保護用の穿孔あり
• 最大スラリー温度：55 °C
• 最大固形物寸法：12–24 mm
• 処理液 pH 範囲：6–9
• モーター：IE3 電動機（省エネ）
• 駆動：WAM 平行軸ギア減速機（ベアリングブラケット内蔵、ラジアル・アキシャル力を吸収）
• シール：オイル充填二重作動カートリッジシール
• ジョイント：繊維強化クラamped スリーブ付ユニバーサル/カルダンジョイント；4 か所のメンテナンス開口から取り外し可能
• 自吸：最大 9 m（清水時）
• 監視：圧力監視用圧力センサー装置
