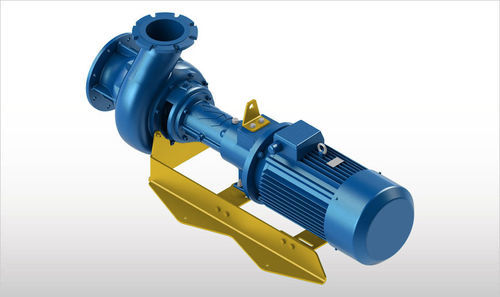

遠心ポンプ HPD

水バイオガス用電動モーター付き

概要
CHIOR HPDは外部駆動の水平式粉砕ポンプで、バイオガスの消化物、家畜糞尿、産業排水の搬送と粉砕向けに設計されています。水平軸の遠心ポンプで、電動モーターが単段チャンネルインペラに直結され、ヘリコイド（らせん）コンベヤと切断刃を組み合わせた革新的な粉砕システムを備えています。本機は懸濁固形物や繊維質を含む水・汚水・液体の輸送と、耐久性のある糸状物質の効果的な粉砕を目的とし、要求の高い条件下でも連続運転が可能です。

機能
HPDはヘリコイドコンベヤ、固定刃、チャンネルインペラの組合せにより材料を搬送・粉砕します。切断ユニットは回転ごとに複数の切断を行い、確実な粉砕、詰まり防止、および連続流の維持を実現します。

特長

• 回転ごとに複数回切断する革新的な粉砕システムで効率的な粉砕を実現
• 鋭利な刃と固定刃の直接接触により最適な切断性能を発揮
• 電動モーター クラス IE3（高効率）、三相 4極
• モーター保護等級 IP55
• 軸受を備えた油浴潤滑の駆動ユニットで安定した運転
• モーターと駆動軸間の弾性カップリングで部品への応力を低減
• 刃、インペラ、ヘリコイドコンベヤは処理・焼入れ材料で耐久性を向上
• トランスミッションに防汚設計を採用し信頼性を強化

利点

• 省エネ：高効率モーターにより運用コストを低減
• 詰まり防止：粉砕システムが連続運転を確保
• 耐久性と信頼性：防詰まり設計でメンテナンス負荷を低減
• 自動調整切断：高価な調整なしで最適な切断性能を維持
• 保守性：モジュラー設計の切断ユニットで整備が容易
• 保護：防汚トランスミッションにより信頼性の高い運転を実現

技術仕様 / スペック

• 型式：HPD
• 製品タイプ：外部駆動の水平式粉砕遠心ポンプ（水平軸）
• インペラ：単段チャンネルインペラ
• 切断システム：ヘリコイドコンベヤ + 固定刃；回転ごとに複数回切断
• モーター：電動、クラス IE3、三相 4極
• モーター保護：IP55
• 駆動潤滑：軸受付き油浴潤滑の駆動ユニット
• カップリング：モーターと駆動軸間の弾性カップリング
• 材料：刃、インペラ、ヘリコイドコンベヤは処理・焼入れ材
• 伝達部：防汚システム搭載
• 用途：バイオガス消化物、家畜糞尿、産業排水、懸濁固形物や繊維を含む水・汚水の搬送および粉砕
• 設計上の特徴：メンテナンス容易なモジュラー切断ユニット；持続的な性能のための自動調整切断
