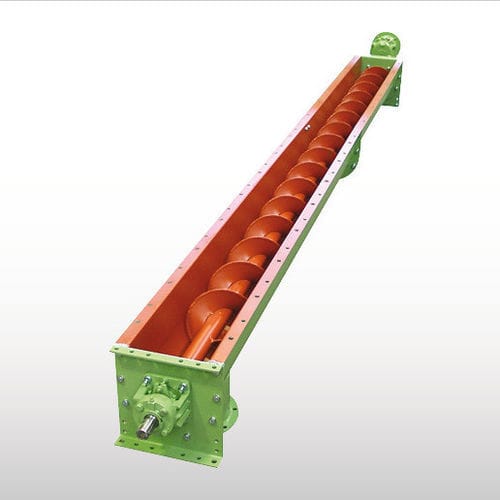

スクリューコンベヤー USCA

輸送用ハンドリング用測定用

概要
軸付きCEMAスクリューコンベヤは、工業プロセスで流動性のあるバルク固体を輸送するための機械です。USCAシリーズはコンパクトでモジュール式、連続搬送、計量、オプションで混合に対応します。

受注生産
CEMA標準コンポーネントを基に、用途や設置条件に合わせて構成をカスタマイズ可能です。材質や仕上げは稼働条件に応じて選択します。

技術説明
モジュラー式軸付きスクリューコンベヤは、ボルト接続されたフランジ式セクションのU形またはV形トラフ、中心管に溶接されたヘリコイドまたはセクショナルフライト、エンドプレート、フランジ付エンドベアリングと軸シール、必要に応じた中間ハンガーベアリングで構成されます。駆動はギアドライブで入口または出口に取り付け可能です。

機能
粉体・顆粒の連続搬送および精密計量に適します。CEMA Group 1（軽荷重）、Group 2（中重荷重）、Group 3（超重荷重）の構造で、穀物、飼料、プラスチック、化学、セメント、鉱山などの用途に対応します。

特長

• ボルト接続またはクランプ式カバーのモジュール式フランジトラフ
• 中心管に溶接されたヘリコイドまたはセクショナルフライト、連続溶接オプション
• 長いスパンでのたわみ低減のための標準/大型中心管
• フランジ付エンドベアリングと軸シール、中間ハンガーベアリング（自己潤滑またはグリース式）
• 業界標準の穴あきフランジを備えた角型/長方形/円形の入口・出口ポート

利点

• 保守と部品の互換性を高めるモジュール設計
• プロセスラインでの精密計量と連続搬送に適合
• 摩耗性・腐食性環境に対応する材質・仕上げオプション

オプション

• 高温塗装、エポキシなどの特殊塗装
• リボン、カット、カット＆フォールド、パドルなどの代替フライト構成
• 耐摩耗材、硬化表面処理、ライナー（UHMW、AR鋼、摩耗バー）
• ガス/エアパージ、グリース室などの特殊軸シール、オーバーフローリリーフドア、各種駆動構成

仕様

• 材質：一般鋼、AR鋼、ステンレス鋼、特殊合金（適切な表面処理）
• トラフ型式：Uトラフ（標準）、Vトラフ（拡幅）
• CEMA標準径（Uトラフ）：6" , 9" , 12" , 14" , 16" , 18" , 20" , 24"
• 標準シャフト径：1-1/2", 2", 2-7/16", 3", 3-7/16"（2ボルト孔）
• フライト：中心管に溶接されたヘリコイドまたはセクショナルフライト；片面または両面連続溶接可
• ベアリング＆シール：フランジ付エンドベアリングと軸シール；中間ベアリング；特殊シール対応
• 駆動：用途に応じたギアドライブ；入口または出口取り付け
• オプション：ライナー、特殊塗装、過大寸法中心管、ペデスタルエンドベアリング、クランプ式カバー、カスタム入口/出口
