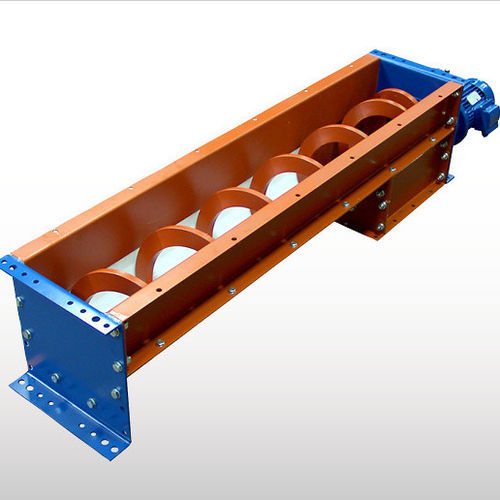

シャフトレス スクリューコンベヤー USSSC

運搬管理用モジュール式コンパクト

概要
USSSC の無軸スクリューコンベヤは大容量を確保でき、特に取り扱いの難しい材料にも対応可能です。都市固形廃棄物、ふるい掛け残渣や浮遊物、脱水・濃縮・調整された汚泥、包装食品、クリームやペースト、肉・魚・果物・野菜の加工廃棄物などの搬送に設計されています。本コンベヤは、密閉されたU字溝内の耐摩耗ライナー上を滑走する超耐久型の無軸スパイラルを採用しており、障害物のない搬送、最小限の保守、点検・洗浄の容易なアクセスを提供します。

用途

• 廃水処理
• 製糖工場の廃棄物
• 水産業
• 固形廃棄物処理
• 果物・野菜の加工工場
• 飲料産業
• パルプ・製紙
• 化学産業
• 食品産業全般（包装食品、クリーム、ペーストを含む）
• 食肉加工工場、食肉処理場、レンダリング工場
• レストラン、食堂、ケータリング
• セメント、砂、研磨性粉塵などの乾燥研磨性製品にも使用される場合がある

機能
無軸スクリューコンベヤ（SSC）は、U字溝下部に設置された耐摩耗ライナー上を滑走する超耐久型の無軸スパイラルにより材料を搬送します。中間ベアリングがないため、絡み合ったり不均一な材料による詰まりを防ぎ、障害物のない搬送を実現します。溝は完全に密閉されて漏れを防ぎ、ガスケット付きカバーにより無臭運転が可能で、汚染から保護しつつ洗浄・点検のための完全なアクセスを提供します。投入は開放溝への投入またはオプションの投入口構成を通じて行えます。

特徴

• 処理能力：最大 4,200 CFH
• 駆動出力範囲：0.75 HP〜10 HP
• 溝およびスパイラルは炭素鋼または 304L / 316L ステンレス鋼で製造（適切な表面処理あり）
• 下部溝は耐摩耗ライナー（UHMW）装備

利点

• 省スペース設計
• カバーとガスケット装着で無臭運転が可能
• 取り扱い困難な材料の効率的搬送
• 完全排出
• 部品点数の少ないシンプルな設計
• 洗浄および点検への容易なアクセス
• 低メンテナンス
• 複数用途に適応可能なモジュール構成
• 高い自浄効果

オプション

• 溝カバー：ボルト式またはクランプ式
• 特殊投入口（ボルト式カバーの上部投入ノズル、または投入ゾーンの側面投入）
• 点検・オーバーフローハッチ
• 排水キット
• 溝用脚
• 洗浄ノズル
• 駆動方式の選択：直結、カップリング伝動、チェーン伝動、ベルト伝動
• 様々なライナー（摩耗指示器付きバージョン含む）、底部バーまたはプレート、白または黒のプラスチック
• スパイラルを溝内で誘導するホールドダウンアングル
• 複数スクリューのリブ付きライブボトム
• 特殊径・ピッチの製作対応

技術仕様

• 軸付きスクリューコンベヤの代替としての無軸スクリュー方式
• 利用可能な直径：単羽根 6"〜24"、二羽根 9"〜24"
• 耐摩耗ライナー上を滑走する超耐久型無軸スパイラルによる材料搬送
• 溝タイプ：炭素鋼または 304L / 316L ステンレス製 U字溝（適切な表面処理）
• 下部溝：ライナー装着（代表的材料：UHMW）
• 排出：標準は底部排出、または溝端の開放出口
• 駆動端：端板が端部軸受アセンブリを保持し、フランジ結合でスパイラルに連結
• 駆動出力：用途により一般に 0.75 HP〜10 HP
• 最大処理能力：最大 4,200 CFH（用途・構成依存）
• 投入オプション：標準は開放上部投入；ボルト式カバーのオプション入口ノズル；投入口側面のオプション
• 材料特性に応じた各種ライナーおよび摩耗対策
• 過大径、粒度変動および摩耗に対する耐性を高める特殊製造工程と構造的特徴
