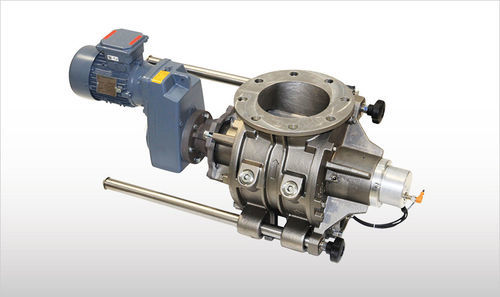

空気輸送用ロータリーバルブ REC

食品用粉末状ばら積み乾燥素材用

製品概要
SlideOut 引き出し式ロータリーバルブは、上部給点から同時に充填される2つのコンパートメントを持つ連続回転ローターを備えた計量装置です。粉体・顆粒の精密な計量と、分解点検を容易にする設計が特長です。

機能
排出方式に応じて、重力排出用の REC（drop‑through）と、空気搬送への接続向け RES（blow‑through）の2種類を用意しています。

REC（Drop‑through）
REC は円形の入口・出口を持ち、ローターで取り込んだ材料を下部の出口から重力により容器や下流の搬送系へ落とします。

RES（Blow‑through）
RES は円形の入口フランジと底部両側の配管接続を備え、ローターが半回転する前に材料を排出してエアフローへ導入し、気体搬送ラインへ送ります。

特徴

• 連続回転の二室ローター、シャフト一体型の標準ローター
• ローターシャフトに取り付けられた駆動ユニット
• 軸端は空気パージ式のシールでリーク低減と軸受保護
• 供給量：5 / 10 / 20 / 35 L/回転（2"、3"、4"、5" パイプ用）
• 使用温度：-40 ～ 150 °C（-40 ～ 302 °F）
• 最大使用圧力：最大 1 bar（14 psi）
• 本体材質：AISI 316 ステンレス鋼
• フランジ：EN 1092-1 PN 10（DIN 2576）
• 堅牢かつコンパクトな構造、複数の仕上げオプションあり
• EC 1935/2004 に適合する材料（指定時）
• ATEX 20/22 認証対応

利点

• SlideOut 構造により点検・メンテナンスが容易で安全かつ経済的
• 耐久性が高く設置面積が小さい
• 多様な粉体・顆粒に対応可能
• 材料の物性を損なわない穏やかな取扱い

補足
SlideOut 構造はローターやシール部のアクセスを容易にします。仕上げや認証材料のオプションにより、食品用途や ATEX 環境への適用が可能です。

技術仕様

• モデル：REC（drop‑through）／RES（blow‑through）
• ローター：二室連続回転ローター、シャフト一体型
• 駆動：ローターシャフトに取り付けられた駆動ユニット
• シャフトシール：空気パージ式
• 供給量（公称）：5 / 10 / 20 / 35 L/回転（2"、3"、4"、5" パイプ用）
• 使用温度範囲：-40 ～ 150 °C
• 使用圧力：最大 1 bar（14 psi）
• 筐体：AISI 316 ステンレス鋼
• フランジ規格：EN 1092-1 PN 10（DIN 2576）
• 認証：EC 1935/2004（指定時）、ATEX 20/22
• 設計：堅牢でコンパクト、複数の仕上げオプション
