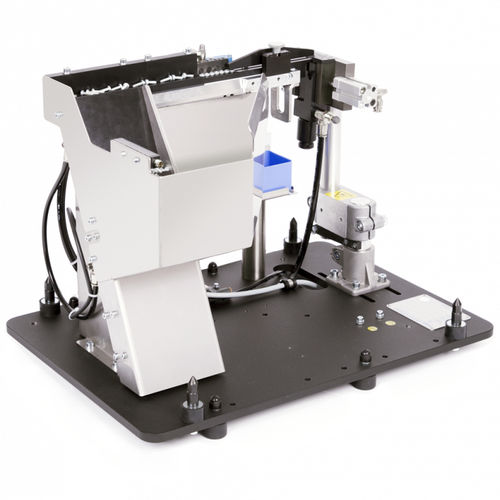

ナット供給装置 ZEL series

ステップネジねじ用

概要
ZEL ステップフィーダは、ねじ、ナット、ピンを低摩耗で優しく供給・分離します。サイクルタイムは最短0.8秒に対応し、高処理能力を実現します。低振動の出口レールにより部品の揺れと微粒子発生を抑え、被膜品や敏感部品の処理に適します。内蔵センサーと防音対策により工程の信頼性と作業者保護を高めます。

設計と材料
ホッパーはステンレス製です。内蔵スライダーは工具鋼（硬化）またはプラスチック製を選択でき、摩耗や汚れを抑制します。オプションでベルト式補給トランク（補給ホッパー）を取り付けて自律稼働時間を延長できます。構成部品は技術的な清浄度要件に対応します。

特徴

• 高出力（サイクルタイム最短0.8秒）
• 低摩耗で技術的清浄度を維持
• 被膜品や敏感部品に適合
• 微粒子発生が少ない設計
• 低振動の出口トラックにより騒音と部品の揺れを低減
• Escapement TPP による Pick & Place 構成が可能
• 内蔵センサーによる高い工程信頼性

機能部品（主要箇所）

• 分離用のインレット制御
• エスケープメントユニット
• 締結部品用ストレージホッパー
• 部品を優しく搬送するリフティングシリンダー
• オプション: 技術的清浄度向上のための BR‑S 汚れブレーキ

技術データ（概要）
シリーズ | ZEL240 | ZEL360 | ZEL480
A 幅 [mm] | 480 | 640 | 1296
B 奥行 [mm] | 340 | 536 | 1000
C 高さ [mm] | 456 | 602 | 1141
重量 [kg] | 約 60 | 約 85 | 約 350
充填量 [ltr] | 1.2 | 3.0 | 15.0
充填重量 [kg] | 6.0 | 14.0 | 約 100.0
D ホッパー高さ [mm] | 397 | 437 | 1033

対応ファスナー — ねじ
頭部径 [mm] | 2.5–12.5 | 6.0–20.0 | 12.0–32.0
ネジ | M2–M6 | M4–M12 | M6–M16
全長 [mm] | ≤ 42 | ≤ 73 | ≤ 160

対応ファスナー — ナット
対角寸法 [mm] | ≤ 12.5 | ≤ 20 | ≤ 32.0
ネジ | ≤ M8 | ≤ M10 | ≤ M16
高さ [mm] | ≤ 9.5 | ≤ 9.5 | ≤ 20.0

対応ファスナー — ピン
ピン径 [mm] | ≤ 8 | ≤ 14 | ≤ 24.0
長さ [mm] | ≤ 48 | ≤ 73 | ≤ 160

注意
*SDH = 防音カバー。寸法はmm、技術的変更の余地あり。特に大型の締結部品についてはカスタム対応可能です。

技術仕様

• シリーズ: ZEL240, ZEL360, ZEL480
• 典型サイクルタイム: 最短0.8秒
• 主要材料: ステンレスホッパー、スライダーは工具鋼（硬化）またはプラスチック
• 被膜品・敏感部品向けの低振動出口トラック
• 工程監視用の内蔵センサー
• 騒音低減用の防音カバー（SDH）オプション
• 自律稼働を高めるベルト式補給トランクオプション
• Pick & Place 用 Escapement TPP を用いた構成が可能
• 摩耗と微粒子発生を最小限にする設計
