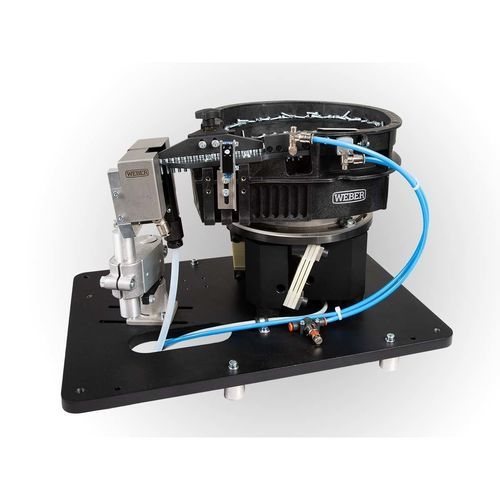

ロータリーフィーダー ZEB series

振動バルク材用ロータリー

概要
ボールフィーダー ZEB は、ネジ、ナット、ピン、ワッシャー、キャップ、特殊部品などの小物部品の選別、バッファ、供給に適した振動式供給装置です。耐摩耗性の高い表面処理と特殊コーティングにより被搬送物を保護し、摩耗を低減します。駆動は遮音処理された振動機構で行われ、オプションの防音カバー（SDH）により騒音をさらに低減できます。

オプション装備

• 充填レベルセンサー
• 到達検知（存在検出）
• 位置指示器
• 補給間隔を延長するベルトバンカー（補充ホッパー）

特長

• 耐摩耗材および保護コーティング
• 長ねじ、薄いワッシャー、頭部の重いネジに対応
• 各種締結部品に対する汎用性
• 選別・搬送用の振動技術
• 遮音された振動機構、オプションで防音カバー（SDH）対応
• 高い処理能力：サイクルタイム約0.8秒まで

技術データ ZEB（概要）
シリーズ | ZEB120 | ZEB240 | ZEB360
A 幅 [mm] | 480 | 480 | 640
SDH装着時 | 497 with SDH* | 497 with SDH* | 650 with SDH*
B 奥行き [mm] | 340 | 340 | 536
SDH装着時 | 353 with SDH* | 353 with SDH* | 547 with SDH*
C 高さ [mm] | 456 | 456 | 602
SDH装着時 | 463 with SDH* | 463 with SDH* | 607 with SDH*
重量 [kg] | 25 with SDH* | 54 with SDH* | 80 with SDH*
充填容量 [L] | 0.3 | 1.2 | 3.8
充填質量 [kg] | 1.2 | 6.0 | 17.0
D ホッパー高さ [mm] | 290 | 300 | 360
E FSKまでの高さ** [mm] | 305 | 382 | 440

ねじ
頭部直径 [mm] | 2.0 – 4.0 | 2.5 – 12.5 | 6.0 – 24.0
ねじ山 | M1 – M2 | M2 – M6 | M4 – M14
全長 [mm] | ≤ 22 | ≤ 48 | ≤ 73

ナット
対角寸法 [mm] | — | ≤ 12.5 | ≤ 20
ねじ山 | — | ≤ M8 | ≤ M10
高さ [mm] | — | ≤ 9.5 | ≤ 9.5

ピン
ピン径 [mm] | — | ≤ 8 | ≤ 16
長さ [mm] | — | ≤ 50 | ≤ 80

*SDH = 防音カバー（sound enclosure cover）、**FSK = 料位検知（feeder level control）

特性 / 技術仕様

• 型式：ZEB120、ZEB240、ZEB360
• ネジ、ナット、ピン、ワッシャー、キャップ、特殊部品に対応
• 耐摩耗表面と特殊コーティングにより摩耗と騒音を低減
• 遮音機構を備えた振動駆動、オプションで防音カバー（SDH）
• 高サイクル処理：サイクルタイム約0.8秒まで
• 充填容量：0.3 / 1.2 / 3.8 L（ZEB120 / ZEB240 / ZEB360）
• 充填質量：1.2 / 6.0 / 17.0 kg（ZEB120 / ZEB240 / ZEB360）
• オプション：レベルセンサー、存在検知、位置指示、ベルトバンカー
