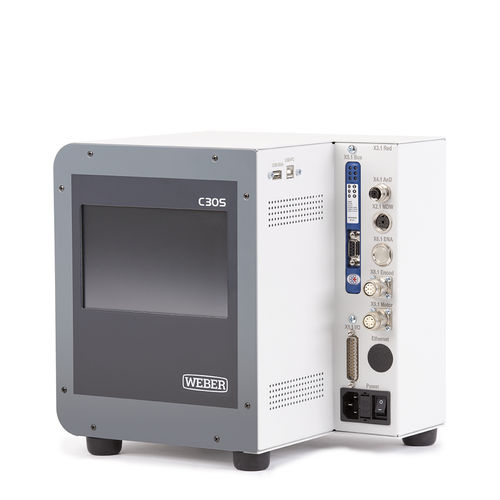

スクリュードライブ制御ユニット C30S

締め付け用デジタルタッチスクリーン付き

概要
C30S プロセスコントローラは、複雑なねじ締め・締付け用途向けに設計されています。詳細なプロセス評価を提供し、31 種類の設定可能なプログラムと 13 のプロセスサイクルをサポートします。操作は統合された 7" タッチディスプレイで行います。ハードウェアは C30SxS（電流制御）と C30SxM（トルク/角度トランスデューサ対応）の 2 種類があります。多数のオープンインターフェースにより生産ラインへの統合が可能です（Digital I/O、RS232、PROFIBUS、PROFINET、DeviceNet、EtherCAT、EtherNet/IP）。

機能と評価
USB/PC 接続で結果およびプロセスデータを読み出せます。サイクルカウント、ログブック、結果保存、締付トルクの記録に対応します。曲線出力はリモート表示器での表示が可能です。オプションで MySQL データベース接続により中央管理されたドキュメント化とトレーサビリティを実現できます。

主な特徴

• 複雑なねじ締め・締付け作業向けに設計
• トルク、角度、マルチステップ戦略のプロセス制御
• 操作・設定用 7" タッチディスプレイ内蔵
• システム統合向けのデジタル I/O と各種フィールドバスインターフェース
• 外部表示器およびリモート曲線出力をサポート
• データエクスポートおよびログ用 USB インターフェース
• EC サーボドライブに対応
• 構成および制御用の組込システムソフトウェア
• 精密計測のためトルク/角度トランスデューサをサポート
• 拡張ドキュメント用の MySQL 接続オプション
• フィールドバスモジュール経由の顧客インターフェース

対応機器と用途
WEBER 固定式ねじ回しおよび HET、HSE 型のハンドツールに対応。自動化された生産セルや、締付けプロセスの記録が必要な作業場への統合に適しています。

技術仕様
電源: 標準 230 V、IEC 入力 L、N、PE、230 V ±10% / 50–60 Hz；オプション 115 V、IEC 入力 L、N、PE、115 V ±10% / 50–60 Hz。電気保護クラス: クラス 1 (L、N、PE)。駆動出力: 100 / 400 / 750 W。プロセス: 13 種類。プログラム: 31 個の設定可能プログラム。インターフェース: Digital I/O、RS232、PROFIBUS、PROFINET、DeviceNet、EtherCAT、EtherNet/IP。重量: 7.8 kg。寸法 (W/D/H、プラグ除く): 280 / 255 / 280 mm。保護等級: IP30。

備考
仕様は予告なく変更される場合があります。

特性 / 技術仕様

• モデル: C30SxS（電流制御）および C30SxM（トルク/角度トランスデューサ対応）
• 操作・パラメータ設定用 7" タッチディスプレイ内蔵
• 31 種類の設定可能プログラムと 13 のプロセスサイクル
• 統合のための複数のフィールドバス・ネットワークインターフェース
• USB/PC データエクスポート、サイクルカウント、ログ機能
• 中央記録用の MySQL 接続オプション
• 精密計測のためのトルク/角度トランスデューサ対応
• EC サーボ駆動向けに設計；外部表示器に対応
• 重量: 7.8 kg；寸法: 280 x 255 x 280 mm (W/D/H)
• 電源: 標準 230 V（オプション 115 V）；保護等級: IP30
