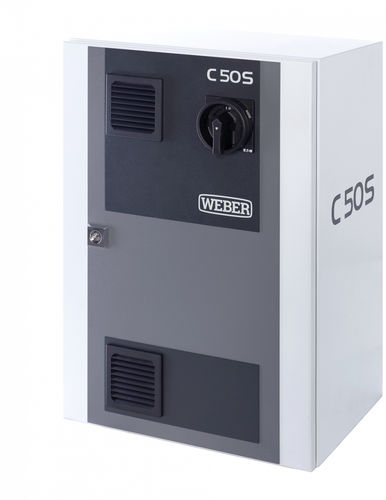

TCP/IP制御ユニット C50S

スクリュードライブタッチスクリーン付き

製品概要
C50S は、複雑で個別にパラメータ設定可能な締付け（ねじ締め）プロセス向けのプロセスコントローラです。各プログラムは最大25ステップ、最大255 の選択可能な締付けプログラムをサポートし、オープンインターフェースにより顧客専用プログラムの追加が可能です。ネットワークは Ethernet（TCP/IP）で接続し、オプションの WEBER タッチパネルまたは Windows PC でシーケンス表示が可能です。

主な機能

• 255 プログラム、各プログラム最大 25 ステップ
• 任意のステップから選択可能な 5 種類の結果値
• 工程品質評価のための統計機能（cp/cpk 用のエクスポート対応）
• 高度な締付け方式：勾配法（トルク、深さ）、相対トルク、M360°、いずれも最大 25 ステップで設定可能
• デジタル／アナログ深さ測定に対応。オプションで VDI 2862 クラス A の冗長測定システムを装着可能
• 顧客インターフェースおよびフィールドバスモジュールによるプロセスパラメータ設定
• インターフェース：Digital I/O、RS232、PROFIBUS、PROFINET、EtherNet/IP、DeviceNET、EtherCAT
• 拡張ドキュメント用に MySQL 接続オプションを提供
• インターフェース監視と診断機能を備えた高い IT セキュリティ基準

プロセス解析と診断
C50S はトルク／深さ曲線を詳細に出力し、構成可能な軸で関連するプロセス信号を表示します。直近 1,000 件の曲線をコントローラに保存し、最大 10 曲線を重ね合わせて比較できます。システム診断、ログブック、バックアップ、ヘルプ機能により、工程の検証とトラブルシューティングを支援します。

技術仕様

• 型式：C50S
• 電源：230 V 標準、IEC コネクタ L、N、PE；230 V ±10% / 50–60 Hz
• 保護等級（電気）：クラス 1（L、N、PE）
• 対応ドライブ出力：100 W、400 W、750 W
• プログラム容量：255 プログラム、各プログラム最大 25 ステップ
• インターフェース：Digital I/O、RS232、PROFIBUS、PROFINET、DeviceNET、EtherCAT、EtherNet/IP
• 保存：直近 1,000 曲線；最大 10 曲線の重ね合わせ
• 重量：約20 kg
• 寸法（W×D×H）：350 × 250 × 500 mm（プラグ除く）
• 防護等級：IP54
