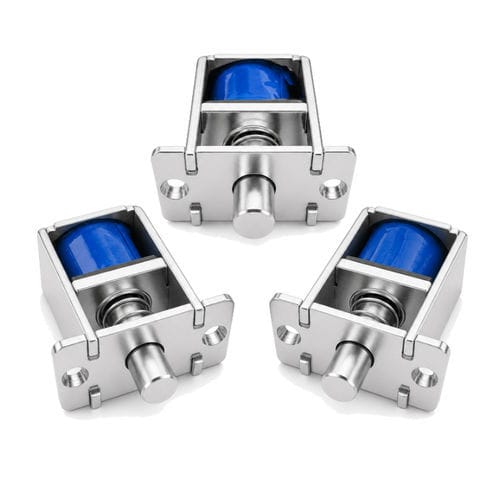

電磁式ロック WL0835

電子操作式ソレノイドドア用

製品概要
WL0835ミニソレノイドロック（Weilong Technology）は、電気入力をピストンの直線運動に変換して機構を施錠・解放する電磁式ロックです。DC 12V / 24V / 36Vのバリエーションがあり、ストローク、保持力、取付仕様のカスタマイズが可能です。

主な特徴
小型、応答速度が速く、安定した施錠動作、低消費電力で間欠運転に適しています。

• 自動施錠
• 電子解錠
• 電磁制御
• 小型 & 安定動作
• 高速応答
• 長寿命 & 低消費電力

主な構成部品

• 銅線／コイル
• 炭素鋼ハウジング／鉄製ケース
• プッシャー（ピストン）
• スプリングシステム
• リード線／ケーブル

使用例

• スマートロッカーや自動販売機
• アクセス制御システム、スマートドア、電子キャビネット
• 薬品キャビネットや医療機器
• ホームオートメーション：電動引き出し・キャビネット
• 産業オートメーション：機械カバー、制御ボックス
• コンパクトな電磁ロックを必要とするOEM組込み

カスタマイズ / オプション

• ストローク長
• 保持力（引張力）
• 防水設計オプション
• コネクタ種類
• ブラケットおよび取付タイプ

技術仕様書（概要）
Brand : Weilong Technology
Model Number : WL0835
Rated Voltage (V) : DC 12V, 24V and 36V
Rated Power (W) : 20–40W
Work Model : Pull-Push Type
Holding Force : 300 Gf (approx.)
Stroke : Customized (typ. 5–15 mm)
Reset Time : 1 s
Service Life : 200,000 cycles (200 Thousand Times)
Certification : CE, RoHS, ISO9001
Material : Carbon steel housing
Lead Wire Length : 200 mm
Install Style : mounted with screw holes for easy setup
Tolerance of Dimension : +/- 0.1 mm
Insulation Class : B
Hi-Pot Test : AC 600V 50/60Hz 2s
Salt Spraying Testing : 48 Hours without red rusting
Working Temperature : -10°C to 60°C
Duty Cycle : 1-30% (intermittent duty recommended)
Thread / Mounting Plate : 30 x 20 mm mounting plate typical
Payment Term (typical offering) : TT, or LC at sight
Sample Order : Yes
Warranty : 1 Year
MOQ : 500 pcs
Supply Ability : 5000 pcs per week
Delivery Time (typical) : 30 Days
Port of Loading : Shenzhen

保守・トラブルシューティング（概略）
定期的に電圧確認と目視点検を行い、塵や腐食の有無を確認してください。連続通電は避け、仕様に従い短パルスまたは間欠運転を推奨します。取り付け前に配線の極性とコネクタの状態を確認してください。可動部は必要に応じて潤滑し、湿潤環境では防水仕様を使用してください。一般的な診断手順：目視点検、ピストンの手動操作、作動時の電圧測定、制御器とロックを切り分けるための直接給電テスト。長時間の連続通電はコイルの発熱や寿命低下を招きます。

技術仕様

• Brand: Weilong Technology
• Model: WL0835
• Rated voltages: DC 12V, 24V, 36V
• Rated power: 20–40 W
• Work type: Push-pull (pull-push) solenoid
• Holding force: ~300 gf
• Stroke distance: customizable (5–15 mm typical)
• Reset time: ~1 s
• Service life: ~200,000 cycles
• Material: Carbon steel housing
• Lead wire length: 200 mm
• Insulation class: B
• Duty cycle: 1–30% (intermittent)
• Operating temperature: -10°C to 60°C
• Compliance: CE, RoHS, ISO9001
• Typical MOQ: 500 pcs, lead time ~30 days, supply ability ~5000 pcs/week
