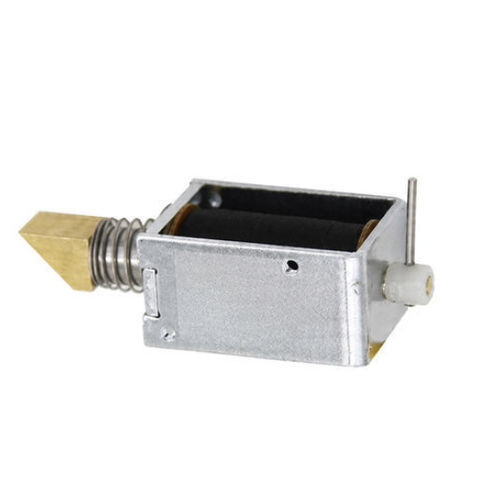

保持型ソレノイド WL1039

直線型コンパクトDC

Product Overview
プッシュ＆プル（推引）ソレノイドは、電気エネルギーを押し／引き両方向の制御された直線運動に変換するコンパクトな電磁アクチュエータです。典型的な構造はコイルアッセンブリ、磁心、可動プランジャー、復帰スプリング、保護ハウジングで構成されます。OEMおよび産業用自動化アプリケーションにおいて、応答性の高い反復可能な動作とコンパクトな据付を提供します。

How It Works

• 定められた電気信号でコイルに通電します。
• コイルが磁場を生成し、内部プランジャーを駆動します。
• プランジャーが設計に応じて押し／引きの直線運動を発生します。
• 直線力は接続された機構に伝達されます。
• 通電が解除されると、復帰スプリングまたは外部機構がプランジャーを初期位置に戻します。

Main Features

• 1台で双方向の直線運動（プッシュ／プル）を実現するコンパクトなアクチュエータ。
• 設計の自由度を高める複数の電圧、ストローク、力の選択肢。
• 頻繁なサイクルに耐える堅牢なコイルおよびハウジング設計。
• 短ストロークの位置決めや切替用途に適した高速応答。
• OEM統合向けのカスタムマウントおよび寸法オプション。

Applications

• 産業用自動化：位置決め、クランプ、搬送、切替、ロック機構など。
• ロボティクス：狭いスペースでの小型把持、解放、微小駆動。
• アクセスコントロールおよび電子錠。
• 医療機器：流体制御部品や診断機構で要求される短距離の再現可能な動作。
• 自動販売機、券売機、事務機器、スマート家電など。

Troubleshooting (common faults and remedies)

• ソレノイドが動かない — 供給電圧を確認し、コイル抵抗を測定、電気接続を検査してください。
• 出力力が弱い — 供給電圧を確認、機械的負荷を軽減、あるいはより高力モデルを選択してください。
• 過熱 — 使用率（デューティサイクル）や通電時間を減らし、電圧が正しいか確認し、放熱や換気を改善してください。
• 応答が遅い — 機械的な摩擦や汚れを点検し、アライメントを確認、摩耗部品は交換してください。

Datasheet (key rows)
ブランド: Weilong Technology
型番: WL1039
定格電圧 (V): DC 3–48V
定格電力 (W): 10–60 W
動作タイプ: PUSH-PULL Type
保持力 (N): 1-2 N
ストローク (mm): 1–8 MM
リセット時間 (s): 1 S
寿命: 300 Thousand Times
認証: CE, RoHS, ISO9001
材料: Carbon Steel Housing with Zinc Plated Coating
リード線長 (mm): 200
取付方式: Adjustable Screw
寸法許容差: +/- 0.1 MM
防水: None
絶縁クラス: F 155 Cel. Degree
耐電圧試験: AC 600V 50/60Hz 2s
非励磁保持力: 0
動作温度: -10°C-100°C
デューティサイクル: 1-100%
ねじ深さ (mm): /
支払条件: TT, or LC At Sight
サンプル注文: Yes
保証: 1 Year
MOQ: 500 pcs
供給能力: 5000 pcs per Week
納期: 30 Days
出荷港: shenzhen

技術仕様

• 型番: WL1039
• 電圧範囲: DC 3–48 V
• 電力範囲: 10–60 W
• ストローク: 1–8 mm
• 保持力（励磁時）: 1–2 N
• リセット時間: 1 s
• 寿命: 約300,000サイクル
• ハウジング: 亜鉛メッキ処理された炭素鋼
• リード長: 200 mm
• 絶縁クラス: F (155 °C)
• 動作温度: -10 °C ～ 100 °C
• デューティサイクル: 1–100%
• MOQ: 500 個; 供給能力: 5000 個/週; 標準納期: 30 日
