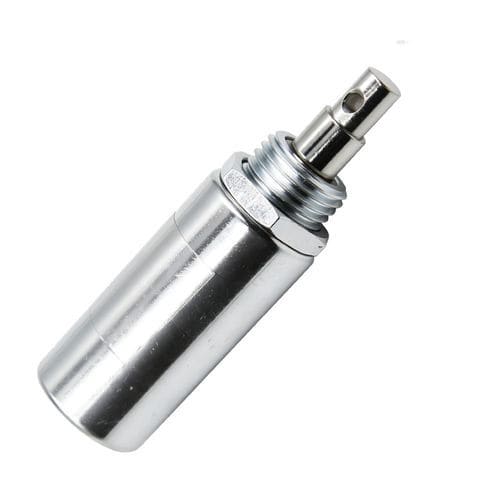

保持型ソレノイド WL1939

直線型ロック選別

概要
引張式チューブラーソレノイドは、円筒状コイル内の可動プランジャを引き込むことで電気エネルギーを直線運動に変換する電磁アクチュエータです。Weilong AS 1939（商用参照 WL1939）は、低電圧DCで迅速かつ繰り返し可能な直線作動を必要とするコンパクトな設置向けに設計されています。

主な特長

• 埃や機械的損傷に対する保護を備えた円筒型ハウジング
• 精密な作動を可能にする高速応答と磁場集中
• 低電圧（DC12V、DC24V）対応、ストロークや取り付けオプションの設定が可能
• リード線とねじ取付による容易な電気的統合

典型的な用途

• 産業用自動化：分別、包装、組立機
• 自動販売機・券売機：ロック、リリース、供給機構
• 医療機器：流体制御、サンプル位置決め、精密操作
• 自動車システム：制御ユニット、ロック機構
• 家電：コーヒーマシン、入退室管理、家庭用機器

利点 / 欠点
利点：

• 内部部品を保護するコンパクトなチューブラー設計
• 高い初期引張力と迅速な作動
• 短時間かつ頻繁なサイクルに対する省エネ性と容易な統合
• ストローク、出力、取付構成のカスタマイズが可能

欠点：

• ストロークが増すと引張力が低下するため、ストローク長は制限される
• 確実な復帰にはしばしば復帰スプリングが必要
• 連続運転では発熱する可能性があり、適切なデューティと冷却が必要
• 性能は整列とエアギャップに依存する

トラブルシューティング（一般的な問題と確認点）

• 動作しない：電源電圧、配線、コイルの導通、制御信号を確認
• 引張力不足：定格電圧を確認、ストロークを短くする、プランジャ整列を確認、または高力モデルを選択
• 過熱：デューティを確認、正しい電圧と換気を確保；高温仕様を検討
• 作動遅延：電源を安定化、内部摩擦を点検、復帰スプリングを確認
• 騒音/振動：取付を締める、電源品質を検討、プランジャを再整列
• 戻らない（固着）：埃/異物、腐食、摩耗したスプリングを点検；必要時交換
• コイル焼損：過電圧、不適切なデューティ、絶縁問題を確認

製品データシート

• Brand: Weilong
• 型番：AS 1939（商用参照：WL1939）
• 定格電圧：DC12Vまたは24V（他の低DC電圧も可）
• 定格電力：3–8 W
• ストローク：2–5 mm（カスタマイズ可）
• 保持力：約350 gf
• 動作方式：引張型（プッシュ型もあり）
• 動作：連続（他のデューティ対応モデルあり）
• 絶縁クラス：B
• 動作温度：-10°C〜100°C
• リード線長：200 mm
• 取付：ねじ
• 寿命：約200,000サイクル（用途に依存）
• 認証：CE、RoHS、ISO9001
• MOQ：1000 pcs；供給能力：約5000 pcs/週
• 納期：30日；積出港：Shenzhen
• 支払条件：TTまたはLC at sight；保証：1年；サンプル対応：あり

技術仕様

• Brand: Weilong
• モデル：AS 1939（WL1939）
• 電圧：DC12V / DC24V
• 電力：3–8 W
• ストローク：2–5 mm（カスタマイズ可）
• 保持力：~350 gf
• デューティサイクル：1–100%（モデル依存）
• 絶縁クラス：B
• 動作温度：-10°C〜100°C
• リード線長：200 mm
• 取付：ねじ
• 寿命：約200,000サイクル
• 認証：CE、RoHS、ISO9001
