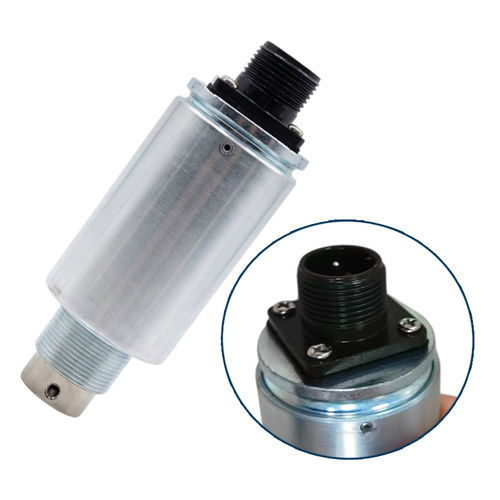

保持型ソレノイド WL4297

直線型ロック管状

概要
チューブラー（管状）引きソレノイドは、通電時にピストン（プランジャー）を円筒状のコイル内に引き込み、直線運動を発生させます。構成は円筒コイル、フェロ磁性ハウジング、および可動プランジャー（コア）です。コイルに電流が流れると磁場が発生し、プランジャーがコイル内に引き込まれて直線移動を行います。チューブラー設計は閉磁路型で、開放フレーム型と比較して強度・安定性・磁気性能の一貫性に優れ、狭小空間や工場の自動化に適しています。

主な特徴と利点

• コンパクトな円筒形ボディにより、粉塵や機械的損傷から保護
• 閉磁路（チューブラー）設計により安定した磁気回路を実現
• 複数のサイズとDC電圧（一般的：12 V、24 V）をラインナップし、OEMやカスタム対応可能
• 高い力密度と迅速な応答で、モーションコントロールや産業用自動化に適合
• 低騒音で省エネルギー動作；電圧、ストローク、力を仕様に合わせて調整可能

用途

• 自動化システム：レバー、バルブ、スイッチの駆動や精密な直線運動
• 施錠・アクセス制御システム（自動販売機、電気錠）
• 精密な直線運動を必要とする医療機器
• 自動車：ドアロック、燃料系のアクチュエータ、変速機関連の制御
• 事務機器・印刷機械（コピー機、プリンター）
• 包装、繊維、小型工業機器等、設置スペースが限られる用途

利点と欠点
利点

• コンパクトなサイズで高い駆動力、効率的な磁気回路
• 閉じたチューブラー構造が内部部品を粉塵や湿気から保護し、寿命を向上
• 高速機器や反復作業に適した迅速な直線応答
• 電圧・ストローク・デューティ比の調整により幅広い産業用途に対応

欠点

• ストロークが長くなると力は低下するため、非常に長いストローク用途には不向き
• 連続運転では発熱するため、デューティ比と冷却の管理が必要
• 励磁中は継続的な電力が必要（ラッチタイプを除く）で、直線運動に限定される

トラブルシューティングと保守（よくある故障と対処法）

• 動作しない：電源・電圧を確認、配線/接続を点検、コイル抵抗を測定して断線を検出、制御信号を確認。
• 引き力が弱い：正しい電圧/電流を確認、ストロークを短くするかより強力なモデルを選定、隙間を減らす、アライメントを確認。
• 過熱：定格デューティを守る、換気/冷却を追加、電圧が正しいか確認、必要なら連続 duty（連続使用）対応モデルを検討。
• 応答が遅い：電源を安定化、摩擦や汚れを清掃/点検、戻りばねを点検/交換、劣化したコイルは交換。
• 騒音/振動：取り付け金具を締める、アライメントを修正、摩耗部品を交換；交流ハム音は直流化や整流を検討。
• ピストンの詰まり：汚れを除去、設計で許可される場合は適切な潤滑を行う、横荷重を除去しアライメントを正す、損傷部品を交換。
• 断続動作：電気接続の緩み、電源不安定、制御信号不良、またはコイルの部分的故障を点検。
• コイル焼損：定格電圧とデューティを守る、放熱性を改善、故障したソレノイドを交換。
• 予防保守のヒント：定期点検と清掃、電圧とデューティの確認、部品のアライメント確認、過酷環境では保護カバーの使用。

チューブラー引きソレノイドの選定ガイド
1) 機械的要件を定義：必要な力（安全率を適用、通常1.5×）とストローク（ストローク増加で力が低下する点に留意）。
2) 電源とデューティ比を合わせる：適正なDC電圧を選定（6 V / 12 V / 24 Vが一般的）；用途に応じて間欠 duty または連続 duty のソレノイドを選択。
3) 環境条件と耐久性を考慮：必要に応じてIP等級と高温絶縁を選ぶ；過酷環境には耐食性材料を選定。
4) 物理的な取り付けを確認：寸法、取り付け方式、ねじ仕様が設置に適合するか確認する。

仕様 / 技術仕様

• Brand: Weilong Technology
• Model Number: WL4297
• 定格電圧 (V): DC 12 V または 24 V
• 定格電力 (W): 80—150 W
• 動作形式: チューブラー引き／押しタイプ
• 保持力: 2.45 kg（仕様値）
• ストローク (mm): 5–10 mm
• リセット時間 (s): 0.1 s
• 耐用回数: 300,000 回
• 認証: CE, ROHS, ISO9001
• 材質: 炭素鋼ハウジング（亜鉛メッキ仕上げ）
• リード線長 (mm): 200 mm
• 取り付け方式: 調整式ねじとキャップ
• 寸法許容差: +/- 0.1 mm
• 防水: なし（防水等級の指定なし）
• 耐熱等級: F
• 耐電圧試験: AC 600 V 50/60 Hz 2 s
• 無励磁保持力: 0
• 使用温度: -10°C〜100°C
• デューティサイクル: 1–100%
• ねじ深さ (mm): /
• 支払条件: TT、または視線でのLC
• サンプル注文: 可
• 保証: 1 年
• MOQ: 1000 個
• 供給能力: 週 5000 個
• 納期: 30 日
• 積出港: 深圳 (Shenzhen)
