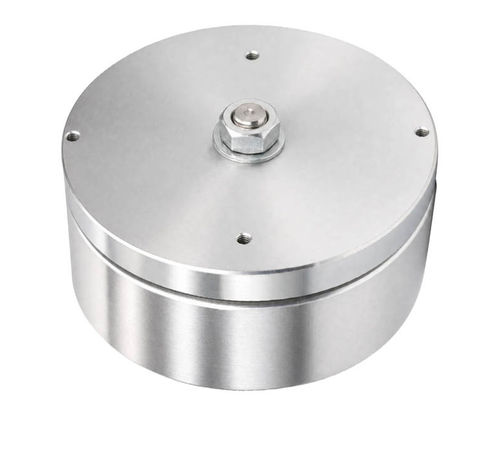

直動式電磁弁 WL 10938

油圧式化学製品用コンパクト

製品概要
WL10938 計量弁用ソレノイド（Weilong Technology）は、工業用途の流量制御、定量供給、弁位置決めのための高精度電磁アクチュエータです。DC12VおよびDC38Vの仕様があり、ストローク、力、デューティサイクルの調整により自動化装置へ統合できます。

仕組み
コイルに通電すると磁場が発生し、プランジャー（可動コア）が移動して弁を機械的に作動させます。電圧・電流・パルスを変化させることで弁位置を高精度に制御し、流量や投与量、圧力を調整します。

主な特徴

• 高精度な流量制御と再現性の高い定量供給
• 高速応答と安定した作動
• 亜鉛めっき処理を施した炭素鋼ハウジング
• 仕様：DC12/38V、ストローク3〜10mm、推引力1〜60N
• 動作温度：-10 °C〜100 °C、デューティサイクル1〜100%
• PLC 等の自動化機器との連携が容易

用途

• 化学薬液の定量供給・添加剤注入
• 自動化機器（分配器、充填ライン、製造ライン）
• 油圧・冷却液の流量調整
• 実験・医療機器の液体分注（仕様に応じて）
• 農業機械の肥料・農薬散布
• 自動車関連の特殊流体制御

利点

• 高い定量精度と良好な繰返し性
• 最適化されたコイルにより低消費電力
• 仕様内で使用すれば長寿命
• 自動化システムへの組込みが容易

注意点・制限

• 精密設計のため一般的なON/OFFソレノイドより高価
• 適切な電気的制御とデューティサイクル設計が必要（過熱防止）
• 流体の汚れに敏感なためフィルタリングと定期保守を推奨
• 大きな力や長いストロークが必要な場合、別仕様が必要になることがある

トラブルシューティング（主な確認項目）

• 通電しない：電源、配線、コイル抵抗、制御信号を確認
• 動作量が不足：供給電圧、過負荷、内部汚染を確認し、必要に応じて清掃
• 過熱：デューティサイクル、電圧、放熱条件を確認
• 滴下・漏れ：シール点検・交換、通路の清掃
• 異音：取付けの締め付け、機械部品の摩耗や異物を確認

製品データ（抜粋）
Brand: Weilong Technology
モデル番号: WL10938
定格電圧: DC 12V または 38V
定格電力: 10〜100 W
作動モデル/寿命サイクル: 100,000 サイクル（設計指示）；表記上の耐用回数 300,000 回
推引力: 1〜60 N（0〜2 mm 条件）
ストローク: 3〜10 mm
リード線長: 200 mm
ハウジング: 亜鉛めっき炭素鋼
絶縁クラス: F（150 °C）
ハイポット試験: AC 600 V 50/60 Hz 1 s
動作温度: -10 °C〜100 °C
デューティサイクル: 1〜100%
認証: CE, RoHS, ISO9001
MOQ: 500 台；供給能力: 5000 台/週；納期: 30 日；積出港: 深セン；保証: 1 年

仕様 / 技術データ

• Brand: Weilong Technology
• 型番: WL10938
• 電圧: DC 12V、DC 38V（カスタム可）
• 電力範囲: 10〜100 W
• ストローク: 3〜10 mm
• 推引力: 1〜60 N（0〜2 mm）
• 動作温度範囲: -10 °C〜100 °C
• ハウジング材質: 亜鉛めっき炭素鋼
• リード線長: 200 mm
• 認証: CE, RoHS, ISO9001
