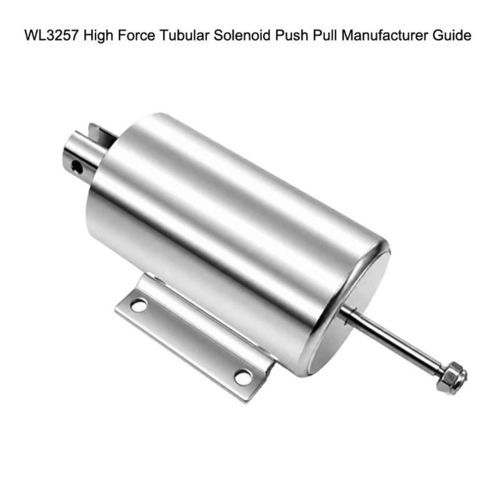

電磁弁用ソレノイド WL3257

保持型直線型ロック

製品概要
WL3257 チューブ型プッシュプルソレノイドは、産業用オートメーション向けに設計されたコンパクトな電磁リニアアクチュエータです。円筒形の磁気回路により小型で高い出力密度を実現します。プッシュ、プル、プッシュプルの構成が可能で、ストローク、電圧、出力力を機械組み込みに合わせて選択できます。

動作原理

• 電気入力：銅コイルに直流電圧を印加します。
• 磁界の生成：コイルに流れる電流が鉄心周囲に磁界を発生させます。
• プランジャ移動：磁界がチューブ内のプランジャを動かします。
• 機械出力：プランジャの直線移動が押しまたは引きの力を発生します。
• 復帰：電源オフ時は内蔵スプリングまたは外部機構でプランジャが戻ります。
• 出力力は巻数、電流、磁性材料、エアギャップ、ストローク、機械設計に依存します。

主な特徴

• 高い力密度と精密なストローク制御。
• 磁気効率を高め摩擦を低減する円筒ハウジング。
• 狭小な設置スペースに対応するコンパクト設計。
• 電圧、ストローク、出力レベル、取り付け方法のカスタマイズ可能。
• CNC加工、精密プレス、 自動コイル巻線、 自動試験による一貫した製造品質。

用途

• 産業用オートメーション・機械制御：位置決め、供給、仕分け装置。
• ロボティクス：ロック、リリース、把持、位置決め。
• 流体・ガス・空気圧系のバルブ駆動。
• 医療機器、ポンプ、試験機、ラボ自動化。
• セキュリティ：電気錠、入退室管理システム。
• 自動販売機、農業機器、自動車システム、オフィス機器、OEM機械。

技術仕様

• Brand: Weilong Technology
• Model Number: WL3257
• 定格電圧 (V)：DC 12 V、24 V、48 V、60 V
• 定格出力 (W)：20-10 W
• 動作タイプ：管状プッシュプル型
• 保持力 (N)：1-20 N
• ストローク (mm)：2-10 mm
• リセット時間 (s)：0.3
• 寿命：300,000 回
• 認証：CE、RoHS、ISO9001
• 材質：炭素鋼ハウジング、亜鉛メッキ仕上げ
• 電源接続：DC ソケット
• 取付方式：調整可能なネジとキャップ
• 寸法公差：±0.1 mm
• 防水性：なし
• 絶縁等級：F
• 耐電圧試験：AC 600 V 50/60 Hz 2 s
• 無励磁保持力：0
• 動作温度：-10°C〜100°C
• デューティサイクル：1–100%
• ねじ深さ (mm)：3–5 mm
• 支払条件：TT または 見積もり時の信用状（LC）
• サンプル注文：可
• 保証：1 年
• 最小発注数量：1000 台
• 供給能力：週 5000 台
• 納期：30 日
• 出荷港：Shenzhen
