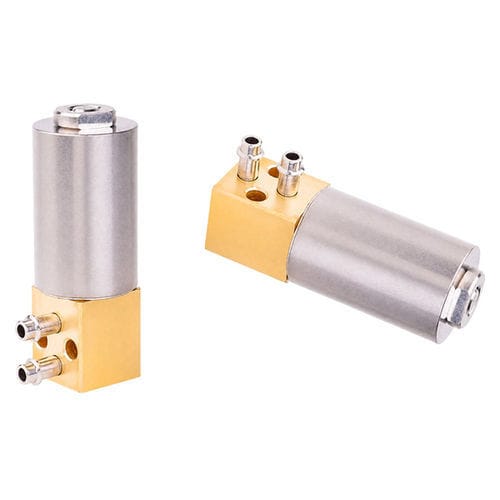

直動式電磁弁 WL1745

2方向空気圧縮空気用

製品概要
Weilongの空気比例弁 WL1745 は、電気入力信号を連続可変の空気圧または流量に変換します。電磁駆動による精密な比例制御を目的に設計されており、自動化、医療機器、ロボティクス、包装、精密製造など、安定した気圧制御が工程の安定性と効率を高める用途に適しています。

主な特長とOEMオプション

• 標準入力（0–10 V、4–20 mA、PWM）による連続比例制御。
• 電磁アクチュエータによりスプール/ポペットを正確に位置決めし、滑らかな制御を実現。
• コンパクト設計、応答性が高く再現性に優れ、長寿命。
• OEMカスタマイズ：電圧選択、圧力範囲、コネクタ、取り付け仕様、通信インタフェース。

用途

• 産業用自動化：アクチュエータ速度制御、シリンダ位置制御。
• 医療機器：人工呼吸器、麻酔機、酸素供給システムなど、安定した圧力を必要とする機器。
• ロボティクス：空気式グリッパー、力制御、精密ハンドリング。
• 包装機械：シール圧、充填/計量作業、ラベリング。
• 半導体などの低汚染製造、実験室および精密組立装置。
• その他：繊維、印刷、食品加工、レーザー切断、試験箱、空気搬送。

利点

• 圧力および流量の精密で連続的な制御。
• クローズドループシステムでの高速応答と高い再現性。
• 圧縮空気消費の削減と省エネルギー効果。
• 機械的衝撃の低減と下流機器の長寿命化。
• コンパクト設計によりPLCや自動化システムへの統合が容易。

動作原理
コントローラがバルブコイルに電圧、電流、またはPWM信号を印加すると、磁場によりアーマチュア/プランジャが移動し、スプールまたはポペットの位置が変わって空気通路の開度が変わります。多くのモデルはセンサーや閉ループフィードバックを内蔵しており、負荷変動に応じて出力圧を継続的に補正します。

トラブルシューティングと保守

• 反応がない：電源、制御信号、電気接続を確認してください。
• 圧力が不安定：圧縮空気源の汚染、湿気、低圧、フィルタ詰まり、漏れを点検してください。
• 応答が遅い：汚染、摩耗、またはコントローラ設定不良を確認し、必要に応じて清掃・較正を行ってください。
• 過熱：コイル電圧が正しいか確認し、連続過負荷を避け、十分な換気を確保してください。
• 推奨保守：定期的なフィルタ交換、定期較正、漏れ点検、電気点検。

製品仕様書
Brand: Weilong
Model: WL1745
Rated voltage: DC12V or 24V
Rated power: 2 W
Work mode: Air proportional control valve
Working pressure: 0.2 MPa
Air-flow rate: 0–0.5 L/min
Reset time: 1 s ON / 1 s OFF (typical)
Service life: ~200,000 cycles
Certifications: CE, RoHS, ISO9001
Material: superior magnet iron
Lead wire length: 200 mm
Mounting: screw installation
Dimensional tolerance: ±0.1 mm
Waterproof: none (not IP rated)
Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
Non-excitation holding force: 0
Operating temperature: -10°C to 100°C
Duty cycle: 1–100%
Sample order: available
Warranty: 1 year
MOQ: 1000 pcs
Supply ability: 5000 pcs/week
Typical lead time: 30 days
Port of loading: Shenzhen

技術仕様

• Brand: Weilong
• Model designation: WL1745
• Rated voltages: DC 12 V or 24 V
• Rated power: 2 W
• Working pressure: 0.2 MPa
• Air flow capacity: up to 0.5 L/min
• Response/reset timing: 1 s ON / 1 s OFF
• Service life: approx. 200,000 cycles
• Operating temperature range: -10°C to 100°C
• Insulation class: B; Hi-Pot test: AC 600V 50/60Hz 2s
• Duty cycle: 1–100%
• Lead wire length: 200 mm; mounting: screw
• Certifications: CE, RoHS, ISO9001
• MOQ & supply: 1000 pcs MOQ; 5,000 pcs/week production capacity
