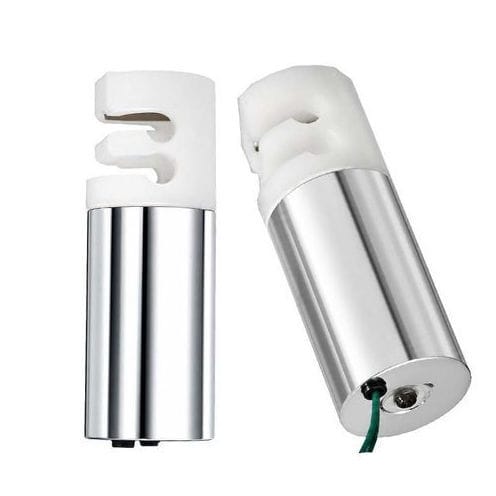

ピンチバルブ WL 3050電気作動電動式調整
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ピンチ
- 作動
- 電動式, 電気作動
- 機能
- 制流, 調整, フロー制御
- 本体$
- フランジ取り付け, ねじ留め式
- 応用
- 製薬産業用, 食品用, 医療機器用
- 素材$
- PTFE, PVC, シリコン
- 流体仕様
- 潤滑性液体用
- その他の機能
- 釣り合い
- 呼び径
最大: 6 mm
(0.236 in)最少: 6 mm
(0.236 in)- 圧力
最大: 1 bar
(14.5 psi)最少: 1 bar
(14.5 psi)- 温度
最大: 100 °C
(212 °F)最少: -10 °C
(14 °F)- 流量
最大: 0.5 l/min
(0.13 us gal/min)最少: 0 l/min
(0 us gal/min)
詳細
概要
WL3050 ダブルピンチバルブは、柔軟なチューブを機械的に圧縮して液体または空気の流れを制御するチューブ制御用バルブです。流体がバルブ機構に接触しないため、汚染の心配がありません。コンパクトな設計と安定したシールにより、医療、研究室、製薬、化学、産業用自動化に適しています。
動作原理
主な特長
用途
利点と制約
データシート（主要パラメータ）
トラブルシューティング（概要）
仕様（技術仕様）
WL3050 ダブルピンチバルブは、柔軟なチューブを機械的に圧縮して液体または空気の流れを制御するチューブ制御用バルブです。流体がバルブ機構に接触しないため、汚染の心配がありません。コンパクトな設計と安定したシールにより、医療、研究室、製薬、化学、産業用自動化に適しています。
動作原理
- チューブをバルブ本体内に挿入し、流体はチューブ内のみを流れるようにします。
- アクチュエータに通電すると、ピンチアームがチューブを両側から圧縮してシールし、流れを止めます。
- 通電を切るとチューブが解放され形状を回復し、流れが再開します。
- 両側ピンチ設計によりシール力が増し、チューブ変形が抑えられ、片側型より安定した流量制御が可能です。
主な特長
- 流体がバルブ機構に接触しない（流体はチューブのみと接触）。
- メンテナンスが容易でチューブ交換も簡単。
- デッドボリュームが小さく高い気密性。
- 取り付け寸法がコンパクトで長寿命。
- シリコーン、PVC、PTFE、医療用チューブなど様々なチューブ材質に対応。
- 電圧、ストローク、力、取り付けの標準およびカスタムオプションあり。
用途
- 医療機器：血液分析装置、透析装置、診断機器、点滴システム、ラボ自動化。
- 研究室機器：サンプリングシステム、化学分析装置、試験装置。
- 製薬システム：使い捨てチューブによる衛生的な液体輸送。
- 食品・飲料加工：衛生的な充填・ハンドリング。
- 化学プロセス：適切なチューブを選定することで腐食性媒体の取り扱いに対応。
- 産業用自動化：自動化生産における制御された分注、計量、充填、液体処理。
利点と制約
- 利点：バルブ内部による汚染リスクがない、保守が簡単、高い化学的適合性、長寿命、コンパクト、漏れリスク低。
- 制約：チューブは摩耗品で定期交換が必要；金属バルブに比べ高圧耐性は限定的；流量はチューブ内径で制限；一部のOEM用途ではカスタマイズが必要。
データシート（主要パラメータ）
- Brand: Weilong
- Model Number: WL3050
- Rated Voltage (V): DC 12V or 24V
- Rated Power (W): 4 W
- Work Mode: Air or liquid control valve
- Working Pressure (MPa): 0.1 MPa
- Air Flow Rate: 0–0.5 L/min
- Reset Time(s): 1 s ON, 1 s OFF
- Service Life: ~200,000 cycles
- Certification: CE, ROHS, ISO9001
- Pipe Gate: Outside dia. 8 mm, inside dia. 6 mm
- Type: Single tube, normally open
- Install Style: Screw
- Dimension Tolerance: ±0.1 mm
- Water-proof: None
- Insulation Class: B
- Hi-Pot Test: AC 600 V 50/60 Hz 2 s
- Non-excitation Holding Force: 0
- Working Temperature: -10°C to 100°C
- Duty Cycle: 1–100%
- Thread Depth: /
- Payment Term: TT or LC at sight
- Sample Order: Yes
- Warranty: 1 year
- MOQ: 1000 pcs
- Supply Ability: 5000 pcs per week
- Delivery Time: 30 days
- Port of Loading: Shenzhen
トラブルシューティング（概要）
- バルブが閉じない：ピンチ力、チューブのサイズ/硬さ、アクチュエータの電圧と電源を確認してください。
- 閉止後の漏れ：チューブの変形や経年劣化を点検；バルブ位置を調整；必要に応じてシステム圧力を下げてください。
- 応答が遅い：供給電圧を確認し、機械的摩擦を減らしアクチュエータ/スプリングを最適化してください。
- 過熱：デューティサイクルを確認し、連続保持時間を短くするか放熱を改善してください。
- チューブ寿命が短い：ピンチ力を最適化し、耐久性の高いチューブを選びサイクル試験を行ってください。
仕様（技術仕様）
- Brand: Weilong
- Model: WL3050
- Voltage: DC 12V or 24V
- Power: 4 W
- Operating media: air or liquid (via tubing)
- Working pressure: 0.1 MPa
- Tube bore: outside 8 mm / inside 6 mm
- Service life: ~200,000 cycles
- Certifications: CE, ROHS, ISO9001
- Temperature range: -10°C to 100°C
- Warranty: 1 year
- MOQ & supply: min order 1000 pcs; capacity ~5000 pcs/week
