直動式電磁弁 WL1227

空気水ガス用

製品概要

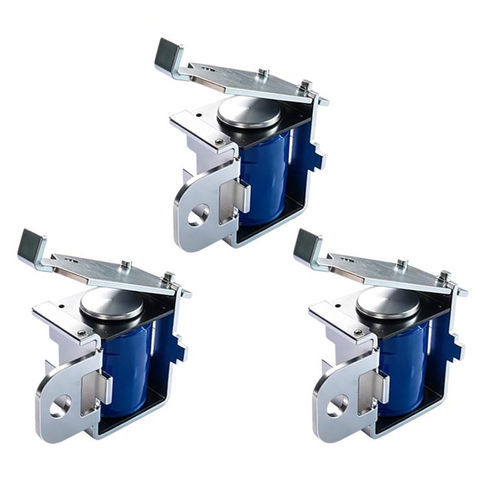

フラッパーソレノイド WL1227 は、電気入力を正確なフラッパー動作に変換するコンパクトな電磁アクチュエータで、空気・流体・小さな機械的位置決めの制御に用いられます。設置スペースが限られ、応答性が求められる機械組込みに適しています。

主な構成部品と動作原理

• 電磁コイルと巻線：通電時に磁場を発生します。
• 鉄心とアンカー：磁場を動作に変換する磁性部品です。
• 復帰スプリング：無通電時にフラッパーを復帰させます。
• フラッパー機構：アンカーの移動をフラッパーの開閉や位置決めに変換します。
• ケースと取り付け：亜鉛めっき処理した炭素鋼ケースと調整可能なネジ取り付けオプションを備えたコンパクト設計です。

動作手順

• 起動：コイルにDC電圧（3–48 V）を印加すると巻線に電流が流れます。
• 磁力発生：磁場によりアンカーが鉄心側に引き寄せられます。
• フラッパー駆動：アンカーの移動がフラッパーを動作させます。
• 制御機能：用途により空気流、液体流、圧力解放、機械的位置決めを制御します。
• 復帰：通電を切るとスプリングがフラッパーを元位置に戻し、迅速で繰返し可能な動作を実現します。

主な特長
小型設計、応答性に優れる（リセット約50 ms）、出力範囲選択可能（5–33 W）、電圧や取り付けのカスタマイズが可能。設計により連続運転または間欠運転に対応。ケースは炭素鋼の亜鉛めっき仕上げです。

代表的な用途

• 印刷機：インク流量制御、紙送り、エアバルブ、位置決めシステム。
• 医療機器：診断・実験装置における流体制御。
• 産業用オートメーション：自動化機器のスイッチング、ロッキング、小ストロークの位置決め。
• 空気・流体制御：空気、ガス、液体の精密流量制御。
• OEM機器やスマート機器でのコンパクトな駆動用途。

利点と注意点

• 利点：小型、省スペース、迅速で精度の高い切替、より大きなアクチュエータに比べ消費電力が低い、OEM向けカスタム対応。
• 注意点：大きなアクチュエータに比べ絶対力は小さい、定格外の継続運転で過熱の可能性がある、極めて高サイクルでは機械的摩耗が発生する可能性がある。

トラブルシューティング（よくある問題と対策）

• 作動しない：供給電圧を確認し、コイル抵抗を測定、配線と接続を点検してください。
• 出力が弱い：定格電圧を確認し、機械的摩擦を低減するかより高出力の機種を検討してください。
• 過熱：使用のデューティサイクルを確認し、定格を超える連続運転は避けてください。必要に応じて放熱対策を行ってください。
• 応答が遅い：詰まりや機械的障害を点検し、スプリングの状態を確認し過負荷を減らしてください。

技術仕様
Brand: Weilong Technology
Model Number: WL1227
Rated Voltage (V): DC 3–48V
Rated Power (W): 5–33W
Work Model: Flapper Type Design
Holding Force (N): 300 Gf
Stroke (mm): 0 MM
Reset Time(s): 50 Ms
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc-Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F 155 Cel. Degree
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC at Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

仕様詳細

• Brand: Weilong Technology
• Model: WL1227
• 電圧範囲: DC 3–48 V（カスタマイズ可）
• 出力範囲: 5–33 W
• 応答/リセット時間: 約50 ms
• 保持力: 約300 gf（非励磁時保持力 0）
• ストローク: 0 mm（フラッパー式動作）
• 耐用寿命: 約300,000サイクル（典型）
• 材質/ケース: 炭素鋼、亜鉛メッキ処理
• リード線長: 200 mm
• 取り付け方式: 調整式ネジ取り付け
• 動作温度: -10 °C ～ 100 °C
• デューティサイクル: 1–100%（設計依存）
• 絶縁クラス: F（155 °C）
• 耐電圧試験: AC 600 V、2 s
• MOQ / 供給: MOQ 500 pcs；供給能力 約5000 pcs/週
• 保証: 1年
