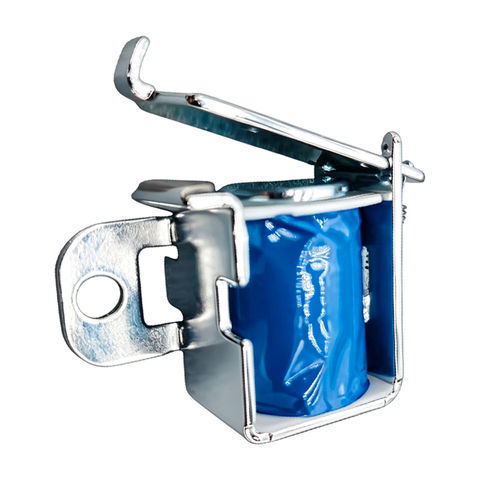

直動式電磁弁 WL0725

2方向NC空気

製品概要
ソレノイドフラッパーバルブは、電磁ソレノイドを用いて柔軟なフラッパー機構を作動させ、空気、インク、ガス、液体の流路を開閉する磁気制御弁です。高周波の切替、迅速な応答、コンパクトなサイズ、低消費電力、信頼性の高い動作を必要とする用途向けに設計されています。カスタム設計により、電圧、力、ストローク、シール性能、寿命の調整が可能で、特定のOEMや産業用途の要件に対応します。

動作原理

• 電気的作動：コイルに電圧を印加すると磁場が発生します。
• 磁気的な動き：磁力が内部のプランジャー/アーマチュアを引き寄せ機械的な動きを生じさせます。
• フラッパーの開閉：その動きがフラッパーを駆動して流路を開閉します。
• 流量制御と復帰：通電時は弁が流れを許容し、非通電時はスプリングや弾性復帰でフラッパーが戻ります。

主な利点と効果

• 高速応答（ミリ秒レベルの切替）
• 静音動作
• 繰り返し可能で信頼性の高い切替
• 狭い設置スペースに適したコンパクトな設計
• 適切な選定とメンテナンスにより長寿命

特徴

• 頻繁な作動に最適化されたコンパクト設計
• 高速応答と精密な流量制御
• 良好な再現性を持つ信頼性の高い切替性能
• 各種電圧やコイル設計のオプションによる低消費電力
• カスタマイズ可能：電圧、ストローク、シール材、寿命調整をOEM要件に合わせて対応

代表的な用途

• 印刷業界：インク供給、印刷ヘッド制御、洗浄システムなど高速で精密な切替が必要な用途
• 医療・検査装置：流体・ガス制御用の小型化バルブ
• 産業用自動化：空圧制御、ディスペンス、マテハン、精密制御システム
• 包装機械：充填、シール、ディスペンスなど迅速な駆動が要求される工程
• ロボットシステム：精密な動作・工程制御のためのコンパクトバルブ

長所と短所（要約）

• 長所：高速切替、小型、簡単な電子ON/OFF制御、高い信頼性、容易な保守、頻繁な作動に適する。
• 短所：一部の産業用バルブに比べて耐圧性が低い、性能がシール設計に依存する、適切な電圧制御が必要、特殊用途ではカスタム開発が必要な場合がある。

トラブルシューティング（一般的な問題と対処法）

• バルブが動作しない：電源電圧、コイルの導通/抵抗、配線と接続を確認してください。
• 流量制御が不良：詰まりの有無、適切なバルブ選定とシール状態を確認、バルブ清掃および動作圧力を点検してください。
• 過熱：デューティサイクルと電圧を確認し、放熱と熱設計を見直してください。
• 漏れ：フラッパーとシールを点検/交換し、組立精度とシール材を改善してください。

仕様

• ブランド：Weilong Technology
• 型番：WL0725
• 定格電圧 (V)：直流 3–48V
• 定格出力 (W)：3-6 W
• 作動形式：フラッパー型設計
• 保持力 (N)：50 Gf
• ストローク (mm)：19.7 mm
• リセット時間：50 ms
• 使用寿命：300,000 回
• 認証：CE, RoHS, ISO9001
• 材料：亜鉛めっきコーティングされた炭素鋼ハウジング
• リード線長さ (mm)：200
• 取付方式：調整式ネジ
• 寸法公差：±0.1 mm
• 防水性：なし
• 絶縁クラス：F（155 °C）
• 耐電圧試験：AC 600V 50/60Hz 2s
• 無励磁保持力：0
• 使用温度：-10 °C～100 °C
• デューティサイクル：1-100%
• 支払条件：TT、または信用状（目視）
• サンプル発注：可
• 保証：1年
• 最小発注数量 (MOQ)：500 個
• 供給能力：週当たり 5000 個
• 納期：30 日
• 積出港：深セン（Shenzhen）
