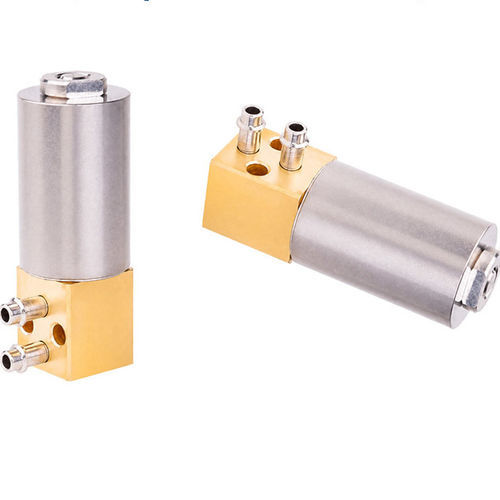

直動式電磁弁 WL1745

2方向空気圧縮空気用

概要
エア比例弁（WL7145）は、電気信号（例：0–10 V、4–20 mA、PWM）に比例して空気圧または流量を連続制御する電気制御の空気弁です。オン／オフのソレノイド弁とは異なり、電磁アクチュエータでスプール／ポペットを精密に位置決めし、産業用オートメーション、ロボット、医療機器、精密製造向けに滑らかで正確な制御を提供します。

製品概要
WL7145は電気入力により比例制御を行う製品で、電磁駆動と精密な弁機構を組み合わせています。主な特長はコンパクト設計、応答速度、優れた再現性、低消費電力、長寿命です。OEMでは電圧、圧力範囲、コネクタ、取り付けや制御インターフェースのカスタマイズが可能です。

動作原理
コイルに電気信号を印加すると磁場が発生し、アーマチュアまたはプランジャーが移動してスプール／ポペットの位置を変え、通気孔を調整して空気流を制御します。センサ内蔵の閉ループモデルは、出力圧を継続的に監視・補正し、負荷変動下でも安定した制御を実現します。

用途
精密で応答性の高い空気制御が必要な箇所に使用されます：

• 産業用オートメーション（アクチュエータの速度制御、シリンダ位置決め）
• ロボティクス（空圧グリッパー、動作制御）
• 医療機器（人工呼吸器、麻酔器、酸素供給、検査機器）
• 包装機（シール圧、充填、ラベリング）
• 半導体・クリーン環境（クリーンエアの精密制御）
• 食品加工、印刷、レーザー切断、環境試験室、空気輸送、試験・研究設備

利点

• 精密な圧力・流量制御
• 高速応答および高い再現性
• 圧縮空気の使用量低減
• 機械的衝撃の低減と装置寿命の延長
• コンパクト設計でPLC等への統合が容易
• 用途に応じたOEMカスタマイズ対応

注意点 / 検討事項

• 電子制御を含むため、ON/OFFソレノイド弁よりコストが高い場合がある
• 精度維持のため、清浄で乾燥した圧縮空気と適切なろ過が必要
• 入力信号の品質や制御設定に性能が依存する
• 設置時の校正や定期的なメンテナンスが必要となる場合がある

トラブルシューティングと保守
電源と入力信号の確認、圧縮空気の汚染や水分の点検、目詰まりフィルターの交換、シールや継手の漏れ点検、汚染があれば内部部品の清掃、必要に応じた弁の校正を行ってください。定期的な予防保守（フィルター交換、電気チェック、漏れ検査、校正）は寿命を延ばし安定稼働を確保します。

製品仕様（主要項目）

• Brand: Weilong
• Model Number: WL7145
• Rated Voltage (V): DC12V or 24V
• Rated Power (W): 2 W
• Work Mode: Air Control Valve
• Working Pressure (MPa): 0.2 MPa
• Air-flow Rate: 0–0.5 L per minute
• Reset Time (s): 1 s ON, 1 s OFF
• Service Life: 200,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2 s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

備考
フィードバック内蔵の閉ループモデルは負荷変動下での精度と安定性を高めます。電圧、圧力範囲、コネクタ、材料、ポート径、取付け、保護等級などのOEMカスタマイズが可能です。
