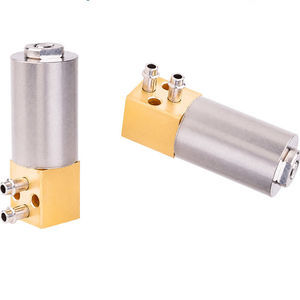

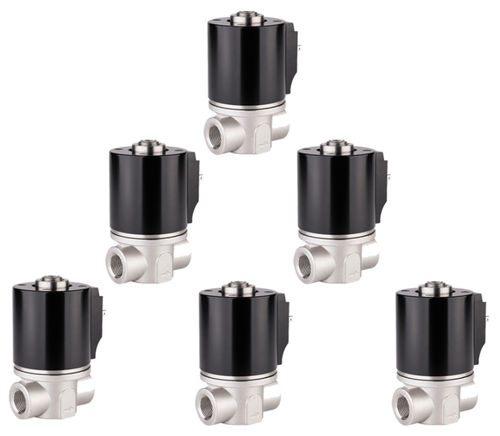

直動式電磁弁 WL 9902

2方向空気圧縮空気用

概要
流体比例弁は、入力信号に応じて流量、圧力、方向、またはアクチュエータの速度を制御する工業用弁コンポーネントです。単純なオン/オフ動作ではなく、可変制御を提供します。流体比例弁は電気的、電子的、または空気圧の入力信号で制御でき、センサー、PLC、および制御システムと互換性があります。適切な選定と動作には、正しいサイズ選定、材質、流体清浄度、圧力定格、および制御信号が重要です。

動作
比例弁は電気または空気圧の指令信号を受けて作動します。電気式では、比例ソレノイドが磁場を生成し、内部のスプール（またはポペット/調整要素）を移動させて流路断面を変化させます。入力信号の大きさによりスプール位置が決まり、流量や圧力出力が制御されます。これにより、全開と全閉の間の中間位置が可能となり、油圧油、空気、水、その他の適合流体の精密な調整が可能です。

用途

• 産業自動化：自動機械やロボットでの油圧・空気圧アクチュエータの制御運動。
• 油圧機械および移動機器：建設機械、資材搬送、重機での油流量・圧力の精密制御。
• 生産ラインおよびOEM機器：締付力制御、シリンダ速度調整、ツーリングの動作、工程制御。
• プロセス産業：材料と仕様が適合する場合の定量、混合、冷却、加熱、循環システム。
• ロボティクス：油圧/空気圧駆動の滑らかな動きと制御力。

利点

• 流量および圧力の精密な可変制御により、機械の動作がより滑らかで正確になります。
• PLC、センサー、電子コントローラとの互換性により自動化システムへ統合可能。
• 中間位置の使用によりアクチュエータの動きが滑らかになり衝撃を低減します。
• 制御信号に応じて単一のバルブで異なる動作レベルが可能。
• システム設計が適切であれば工程の一貫性向上や省エネ効果が期待できます。

欠点 / 注意点

• 単純なオン/オフ弁と比較して初期コストが高く、ドライバや電子機器を含む場合があります。
• より複雑な制御を必要とし、適切な電子機器、キャリブレーション、コントローラ調整が必要です。
• 汚染に敏感：汚れた流体は固着、不安定動作、早期摩耗を引き起こす可能性があります。
• トラブルシューティングは（弁、コントローラ、配線、センサー、システム相互作用を含め）より複雑になることがあります。
• 絞りや連続電気動作により発熱することがあり、システム設計で放熱を考慮する必要があります。

トラブルシューティングと保守

• 反応なし：電源、コントローラ出力、配線、コネクタ、コイルおよび入力信号の整合性を確認してください。
• 流量不足：弁の選定、供給圧、フィルタ、流体粘度、流路制限、圧力差を確認してください。
• 不安定な流量：汚染、ライン内の空気、供給圧の変動、電気的ノイズ、アース不良、コントローラ調整を点検してください。
• 弁の固着：汚染、シール損傷、機械的な破片、温度の影響、摩耗をチェックし、メーカー指示に従って清掃または交換してください。
• 圧力やアクチュエータ速度の不一致：圧力設定、センサー較正、リリーフ弁、信号スケーリング、コントローラパラメータを確認してください。
• 予防保守：ろ過の維持、電気接続の点検、圧力/温度の監視、定期的な弁応答/較正の検証を行ってください。

選定と設計に関する注意

• 流体の適合性（油圧油、圧縮空気、水、冷却液、ガス）と温度・化学条件に適したシール/本体材料を選定してください。
• 最小、通常、最大の流量を決定し、過大選定（精度低下）や過小選定（過大圧力損失）を避けるために弁容量を選定してください。
• 十分な安全マージンで動作圧および突発圧を確認し、ポートサイズ、ねじ、取り付け要件を確認してください。
• 弁、ドライバ、コントローラ間の制御信号レンジ（電圧/電流）を整合させ、応答時間、ヒステリシス、精密作業での閉ループフィードバックの必要性を検討してください。
• ろ過を計画し、支持されていない配管や機械的応力を生じる取り付け方向での設置を避けてください。

仕様 / 技術データ

• Brand: Weilong
• Model Number: WL 9902
• 定格電圧 (V): DC12V または 24V
• 定格電力 (W): 7.2W
• 動作モード: Air Control Valve
• 作動圧力 (MPa): 0.2 MPa
• 空気流量: 0.1-2 L/min
• リセット時間(s): 1 s ON, 1 s OFF
• 寿命: 200,000 回
• 認証: CE, ROHS, ISO9001
• 材質: 磁性鉄
• リード線長 (mm): 200 mm
• 取付方式: ネジ取り付け
• 寸法公差: ±0.1 mm
• 防水: なし
• 絶縁等級: B
• 耐電圧試験: AC 750V 50/60Hz 2s
• 無励磁保持力: 0
• 使用温度: -10 °C〜90 °C
• デューティサイクル: 1–100%
• ねじ深さ (mm): /
• 支払条件: TT または 視認払いの LC
• サンプル注文: 可
• 保証: 1 年
• 最小発注量: 1000 個
• 供給能力: 週 5000 個
• 納期: 30 日
• 積出港: Shenzhen
