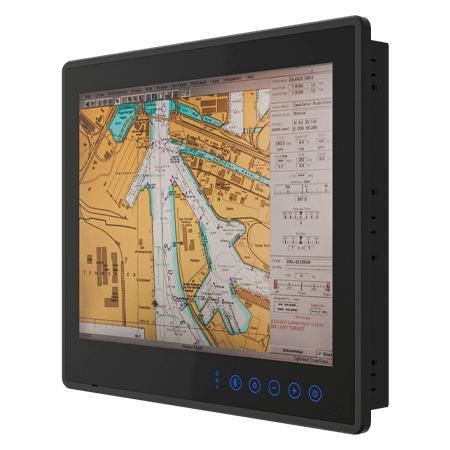

PCAP 容量型タッチスクリーンパネルPC R15IAD3S-MRA3FP

マルチタッチスクリーン容量方式タッチスクリーンタッチスクリーン

概要
Winmate R15IAD3S-MRA3FP は、15" のフラットなエッジツーエッジ PCAP ECDIS 海洋パネル PC で、ブリッジナビゲーションおよび海洋制御用途向けに設計・認証されています。ファンレス冷却、陽極酸化アルミニウムベゼル、フロントの静電容量式 OSD キーによる DAY/DUSK/NIGHT モード切替、ECDIS 準拠の色校正オプションを備えています。DNV-CG-0339、IEC60945（第4版）、IACS E10 に準拠し、CE および FCC に適合しています。

主な特徴

• 15" 1024 x 768 投射型静電容量式マルチタッチ（フラット PCAP）、500 nits
• Intel® Core™ i5-1335U（第13世代）最大 4.60 GHz
• エッジツーエッジのナローベゼル設計とファンレス冷却
• フロントの静電容量式 OSD キー（6キー）で ECDIS の DAY / DUSK / NIGHT モードを迅速切替
• ECDIS 準拠の色校正（オプション）；AR コーティング標準、AG フィルムや AR ガラスはオプション
• 海洋用途向けに設計・認証：IEC60945（第4版）、DNV-CG-0339、IACS E10

認証

• IACS E10
• IEC60945（第4版）
• DNV-CG-0339
• FCC
• CE

製品の特長
海洋向けに認証されたコンピューティング：R15IAD3S-MRA3FP は過酷な海洋環境で信頼して稼働するよう設計・試験されており、ブリッジナビゲーションの国際規格に準拠しています。

操作性に配慮したコントロール：フロントの 6 キー OSD により Day/Dusk/Night の各モードへ迅速にアクセスでき、ブリッジ上での表示制御が容易になります。

高精度タッチ操作：PCAP マルチタッチはマルチフィンガー操作に対応し、指先での正確な制御を可能にします。ナビゲーションなど高い要求の作業に適します。

技術仕様

• 表示: 15.0 inches, 1024 x 768, 500 nits, コントラスト比 2500:1, 視野角 88/88/88/88, 有効表示領域 304.1 x 228.1 mm
• タッチ / ガラス: Projected Capacitive Multi Touch Screen (AR Coating); AG film (Optional); AR Glass (Optional)
• プロセッサ: Intel® Core™ i5-1335U (3.4 GHz 標準, up to 4.60 GHz)
• メモリ: 1 x SO-DIMM DDR5 4800 MHz, 8GB 標準; 16GB / 32GB オプション
• ストレージ: 1 x M.2 2280 M-Key NVMe SSD 128GB 標準; 256GB / 512GB / 1TB / 2TB オプション
• イーサネット: 2 x Intel® Ethernet Controller (2 x RJ45)
• OS オプション: Windows 11 IoT Enterprise (64-bit) (Optional); Windows 11 Pro 64-bit (Optional); Windows 10 IoT Enterprise (64-bit) (Optional); Linux Ubuntu 22.04 (Optional, Wake on Touch 非対応)
• ブザー: 75 dB ~ 80 dB, 2300 Hz @ 1 m
• 動作湿度: 5%–95%
• 動作温度: -15 ~ 55 °C
• 衝撃: 15G, 11 ms
• 振動: 0.7 g @ DNV-CG-0339 (Class A)
• 防水等級: IP66 (前面)
• 認証: CE, FCC, DNV-CG-0339, IEC60945 (4th), IACS E10
• I/O: 2 x USB 3.0; 1 x Serial (RS232 default / 422 / 485); 2 x RJ45 LAN; 1 x HDMI (Optional)
• フロントコントロール: Power; Brightness +; Brightness -; Menu; Function Key (Default: ECDIS Mode)
• インジケータ: Day Mode; Dusk Mode; Night Mode
• 追加 I/O オプション: 8 Channel Isolated Digital Input/Output (Optional); 4 x NMEA 0183 Port (Optional)
• 機械: 外形 363 x 312 x 67.5 mm; カットアウト 338 x 288 mm; 重量 5.8 kg; VESA / パネルマウント対応; アノダイズドアルミニウムベゼル
• 冷却: Fanless design
• 電源: 24V DC-in with isolation (certified); 対応入力 9 ~ 36V DC
• 消費電力: 55 W (Typical)
• 付属品: User Manual; 12V AC to DC Adapter (with 3-pin Terminal Block); Power Cord; M4 x 30 Black screw bolts; M4 x 15 Silver screw bolts
• オプションアクセサリ: Four 5 Pin Terminal Block 3.81 (Phoenix Type) for NMEA Port (Optional)
