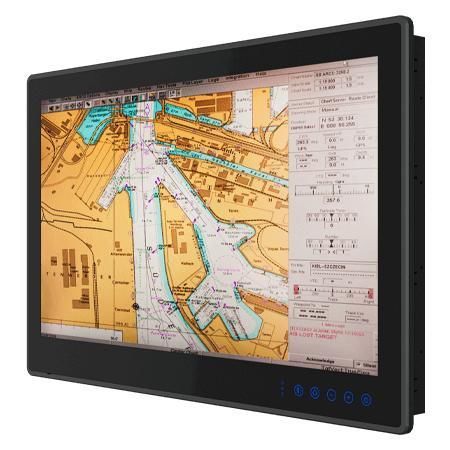

マルチタッチスクリーンパネルPC W24IAD3S-MRA2FP

タッチスクリーンPCAP 容量型タッチスクリーン23.8インチ

概要
Winmate W24IAD3S-MRA2FP は、ブリッジおよび航海システム向けに設計された 24 インチ ECDIS 海洋パネル PC です。真のフラットなエッジツーエッジ PCAP マルチタッチ表示、ファンレス冷却、堅牢構造を備え、前面 IP66 保護を提供します。カラーキャリブレーションと海洋試験により ECDIS および国際海事基準への適合を確保します。

主な特徴

• 23.8" 1920 x 1080 投影型静電容量式（PCAP）マルチタッチ、250 nits、AR コーティング（AG フィルム / AR ガラス オプション）
• 真のフラットなエッジツーエッジ設計、ファンレス冷却
• IEC 61174（ECDIS）適合のためのオプションのカラーキャリブレーション
• ECDIS の DAY / DUSK / NIGHT モード切替を行う静電容量式タッチキー
• オプションの 4 x COM ポート（NMEA 0183 対応）；シリアルはソフトウェアで RS232/422/485 切替可能
• 海事規格適合：IEC 60945（第4版）、DNV‑CG‑0339、IACS E10
• タッチキーのロック機能およびタッチスクリーンロックをサポート

認証

• IACS E10
• IEC 60945（第4版）
• DNV‑CG‑0339
• FCC
• CE

認定海洋コンピューティングソリューション
DNV‑CG‑0339、IEC 60945、IACS E10 の要件を満たすように認定および試験されています。社内検証により、衝撃・振動・海事環境での信頼性を確認しています。

簡単な操作
前面には最適化された静電容量式 OSD キーを配置し、DAY/DUSK/NIGHT モードへの迅速な切替と中央制御機能を提供、ブリッジでの操作を簡素化します。

精密なカラーキャリブレーション
IEC 61174（ECDIS）に準拠してカラー調整が可能で、航海表示に必要な正確な色再現を提供します。

包括的な海洋接続性
接続性：2 x RJ45 イーサネット、USB 3.0 / オプションの USB 2.0、HDMI（オプション）、オプションの絶縁 8 チャンネル DIDO、オプションの 4 x NMEA 0183 ポート、ソフトウェア切替可能なシリアルインターフェースを備え、海洋センサーやシステムへの柔軟な統合を可能にします。

技術仕様

• モデル: W24IAD3S-MRA2FP
• 表示: 投影型静電容量式マルチタッチ（AR コーティング）；AG フィルム / AR ガラス オプション
• サイズ / 解像度: 23.8"；1920 x 1080；輝度: 250 nits；コントラスト: 3000:1；アクティブ領域: 527.04 x 296.46 mm
• プロセッサ: Intel® Core™ i5-1335U（3.4 GHz、ターボ最大 4.60 GHz）
• メモリ: 1 x SO-DIMM DDR5 4800 MHz、標準 8GB（オプション 16GB、32GB）
• ストレージ: 1 x M.2 2280 M-Key NVMe SSD 128GB 標準（最大 2TB オプション）；拡張: 1 x 2.5" リムーバブル SSD/HDD
• イーサネット: 2 x Intel® Ethernet コントローラ（2 x RJ45）
• OS オプション: Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Windows 10 IoT Enterprise 64-bit、Linux Ubuntu 22.04（Wake on Touch 非対応）
• ブザー: 75–80 dB、2300 Hz @ 1 m
• 環境: 動作湿度 5%–95%；動作温度 -15°C ～ 55°C；衝撃 15G 11 ms；振動 0.7g（DNV‑CG‑0339 Class A）；前面 IP66
• 認証: CE、FCC、DNV‑CG‑0339、IEC 60945（第4版）、IACS E10
• IO: 2 x USB 3.0；1 x USB 2.0（オプション）；シリアル: 1 x RS232（デフォルト、RS422/485 切替可）＋1 x RS232（オプション）；LAN: 2 x RJ45；ビデオ: 1 x HDMI（オプション）
• DIDO: 8 チャンネル絶縁デジタル入出力（オプション）；NMEA: 4 x NMEA 0183 ポート（オプション）
• フロントコントロール: Power、Brightness +/‑、Menu、Function Key（デフォルト: ECDIS モード）；インジケータ: Day / Dusk / Night
• 機構: 寸法 595 x 385 x 73.8 mm；切り欠き 570 x 360 mm；重量 10.3 kg；取付: VESA / パネルマウント；筐体: アノダイズドアルミベゼル；冷却: ファンレス
• 電源: 24V DC-in（アイソレーション、認証済み）；9–36V DC 入力対応；消費電力 約 65 W（Typical）
• 付属品: ユーザーマニュアル；12V AC→DC アダプタ（3ピン端子）; 電源ケーブル；M4 ネジ；オプション付属: 5ピン端子ブロック（NMEA 用）
