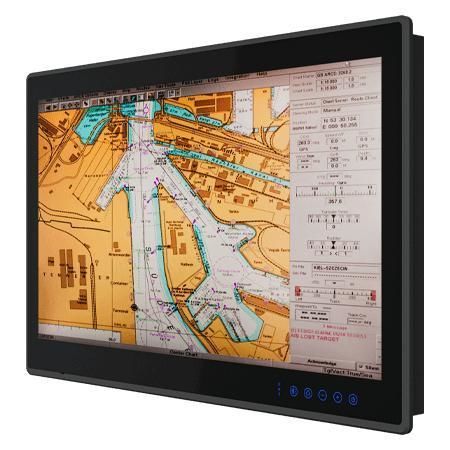

マルチタッチスクリーンパネルPC W27IAD3S-MRA1FP

容量方式タッチスクリーンPCAP 容量型タッチスクリーン27インチ

製品概要 Winmate W27IAD3S-MRA1FP は、認証航法および産業向け海洋用途に設計された 27 インチのフラット PCAP ECDIS マリンパネル PC です。フラットなエッジツーエッジ表示、ファンレス冷却、IEC 61174 準拠のオプション色校正、6キー OSD による DAY/DUSK/NIGHT 切替、海洋認証を備えています。

主な特徴

• 27 インチ 1920 x 1080 投影型静電容量式マルチタッチ (PCAP)
• エッジツーエッジの狭ベゼル、フラッシュ取り付けに適したフラット設計
• 海洋環境での信頼性を高めるファンレス設計
• ECDIS 用 IEC 61174 に準拠するオプションの色校正
• 静電容量式タッチキーおよび 6 キー OSD による高速操作（Day/Dusk/Night）
• オプションで NMEA 0183 対応の 4 x COM ポート（RS232/422/485 切替）
• IEC60945（第4版）、DNV-CG-0339、IACS E10 などの海洋基準に準拠

認証

• IACS E10
• IEC60945 (4th Edition)
• DNV-CG-0339
• CE
• FCC

製品のポイント 色校正は ECDIS の要件に合わせて行われ、航海で必要な色再現を確保します。最適化された 6 キー OSD により DAY/DUSK/NIGHT の迅速な切替が可能です。陽極酸化アルミニウム製ベゼルの筐体はブリッジコンソールに適合し、VESA とパネルマウントの両方をサポートします。ファンレス設計により長期の信頼性を実現します。

接続性および I/O

• 2 x RJ45（Intel® Ethernet コントローラ）
• 2 x USB 3.0、1 x USB 2.0（オプション）
• HDMI 映像出力（オプション）
• オプションの 4 チャネル絶縁デジタル入出力
• シリアルポート：標準 1 x RS232（RS422/485 切替可能）、追加 RS232 オプション、COM ポートで NMEA 0183 をサポート
• フロント操作：電源、明るさ +/-, メニュー、ファンクションキー（デフォルト ECDIS モード）

環境・機械仕様

• フロント IP 等級：IP66
• 動作湿度：5%～95%
• 動作温度：-15 ～ 55 °C
• 衝撃：15G、11 ms
• 振動：DNV-CG-0339（Class A）に準拠 0.7g
• 外形寸法：665 x 432.4 x 85.5 mm；切欠寸法：632 x 394 mm；重量：12.8 kg
• 取付：VESA マウントおよびパネルマウント
• 筐体：陽極酸化アルミニウムベゼル；ファンレス冷却

付属品およびオプション

• 標準付属：ユーザーマニュアル、12V AC→DC アダプタ（3 ピン端子付き）、電源ケーブル、取付ネジ
• オプション：NMEA ポート用端子ブロック、2.5" リムーバブル SSD/HDD、絶縁 DIO モジュール、HDMI ケーブル

技術仕様

• ディスプレイ：27.0 inches、1920 x 1080、Projected Capacitive Multi Touch (AR Coating; AG film または AR Glass オプション)；輝度 300 nits；コントラスト 3000:1；有効表示領域 597.6 x 336.15 mm；視野角 89/89/89/89
• プロセッサ：Intel® Core™ i5-1335U 最大 4.60 GHz
• メモリ：1 x SO-DIMM DDR5 4800 MHz；標準 8GB；16GB/32GB オプション
• ストレージ：1 x M.2 2280 M-Key NVMe SSD 128GB 標準；256GB/512GB/1TB/2TB オプション；2.5" リムーバブル SSD/HDD オプション
• イーサネット：2 x Intel® Ethernet Controller（2 x RJ45）
• OS：Windows 11 IoT Enterprise 64-bit（オプション）、Windows 11 Pro 64-bit（オプション）、Windows 10 IoT Enterprise 64-bit（オプション）、Linux Ubuntu 22.04（オプション；Wake on Touch 非対応）
• ブザー：75–80 dB、2300 Hz（1 m で測定）
• 認証：CE、FCC、DNV-CG-0339、IEC60945 (4th)、IACS E10
• 電源：24V DC-in（絶縁、認証済み）；9–36V DC 入力許容；消費電力 75W（典型）
