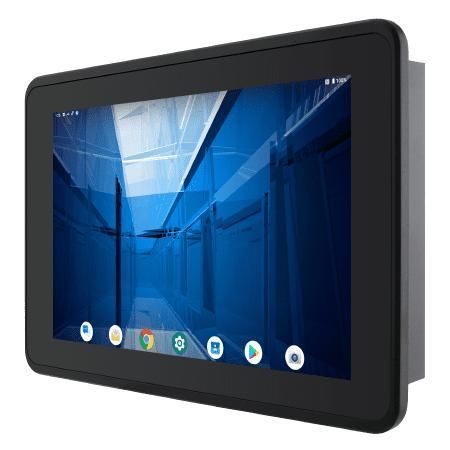

タッチスクリーン付きパネルPC W10IM3S-ELH2

マルチタッチスクリーンPCAP 容量型タッチスクリーン10.1インチ

概要組込みHMIおよびオペレータ用インターフェース向けに設計された10.1インチ HMI パネルPC W10IM3S-ELH2。軽量筐体、リアルフラット前面、P‑Cap 4点マルチタッチ（耐傷ガラス装備）、ファンレス冷却、パネル取り付け用クリップを備えたモデルです。

主な特徴

• 10.1インチ 1280 x 800、P‑Cap 投射電容式 4点マルチタッチ
• ARM A53 クアッドコア CPU (2.0 GHz)、4 GB LPDDR4、32 GB eMMC 搭載
• 標準OS: Android 11（Android 13 へアップグレード可能）；オプション: Linux Yocto 5.10.104 (QT 5.15)、Linux Ubuntu Server 22.04
• I/O: 1 x USB 2.0 Type A、1 x Micro USB 2.0 OTG、1 x RS485（3pin ターミナルブロック）、1 x RJ45 LAN
• 前面 IP65、ファンレス設計、パネル取付クリップおよびオプションの VESA マウント
• オプションで WLAN / Bluetooth をサポート、電源入力 12V～24V（3pin ターミナルブロック）

認証

• CE
• FCC

製品詳細迅速な導入と柔軟な統合を目的とした ARM ベースのモジュール式 HMI。前面のトゥルーフラット構造により清掃が容易で、エッジ部の埃の蓄積を抑制します。Android プラットフォームはアプリ展開やカスタマイズを容易にし、必要に応じて Linux イメージで特殊な組込み用途に対応可能です。P‑Cap タッチは指操作とマルチタッチジェスチャーに対応します。取り付けクリップにより追加穴あけなしでパネル取付が可能で、VESA 取付や各種オプションが利用できます。

仕様（Technical specifications）

• 表示 — サイズ: 10.1 inches; 解像度: 1280 x 800; タッチ / ガラス: Projected Capacitive Multi Touch Screen; 輝度: 350 nits; コントラスト: 800:1; 視野角: 85/85/85/85; 有効表示面: 216.96 x 135.6 mm
• システム — プロセッサ: ARM A53 (Quad Core 2.0 GHz); メモリ: 4 GB LPDDR4; ストレージ: eMMC onboard 32 GB; OS: Android 11 (標準, Android 13 へアップグレード可能); オプション: Linux Yocto 5.10.104 (QT 5.15); Linux Ubuntu Server 22.04
• ワイヤレス — WLAN: オプション; Bluetooth: オプション
• 機構 — 寸法: 267 x 182 x 47 mm; 切欠き (Cut out): 244 x 159 mm; 重量: 1 kg; 取付: Panel mount; VESA mount; エンクロージャ: 前面アルミベゼル & 背面プラスチックカバー; 冷却: ファンレス設計
• 環境 — 動作湿度: 10%〜90% RH（結露しないこと）; 動作温度: -20°C〜50°C; 保管温度: -25°C〜70°C; IP 等級: 前面 IP65
• 認証 — CE、FCC
• I/O ポート — USB: 1 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG; シリアル: 1 x RS485 (3pin ターミナルブロック); LAN: 1 x RJ45; インジケータ: 1 x ストレージ用 LED
• 付属品 — Open wire cable with terminal block connector; mounting clips; VESA screws
• オプション — 100~240V AC→DC アダプタ; 電源ケーブル; ターミナルブロック→2.5Ø メス アダプタケーブル; Wi‑Fi/BT アンテナ
• 電源 — 電源入力: 12V~24V via 3‑pin ターミナルブロック; アダプタ: 12V 36W (オプション)
• 制御 — ボタン: 1 x Reset Button
