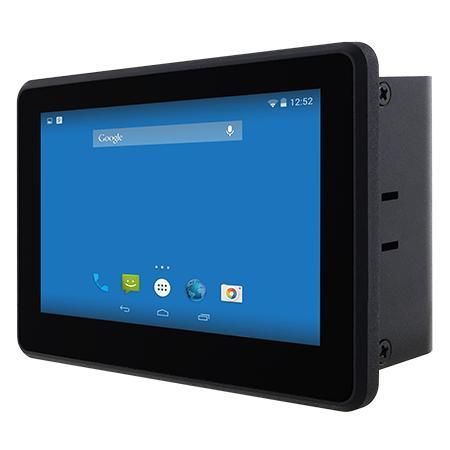

マルチタッチスクリーンパネルPC W04FA3S-ELT1

PCAP 容量型タッチスクリーン4.3インチNXP i.MX6

商品概要
4.3インチ HMIパネルPC W04FA3S-ELT1。NXP i.MX6 デュアルコア 1.0 GHz 搭載。フロントはリアルフラット、投射型静電容量式（P‑Cap）マルチタッチ、ファンレス設計、前面 IP65、パネル取付クリップで迅速に設置可能です。

主な仕様

• 4.3インチ表示、解像度 480 x 272、P‑Cap マルチタッチ。
• プロセッサ：NXP i.MX6 Dual‑Core 1.0 GHz；メモリ 1 GB 標準、2 GB オプション；ストレージ 8 GB eMMC 内蔵。
• ファンレス設計および低消費電力で静音運用。
• 前面 IP65（防塵・防水）保護。
• インターフェース：1 x USB2.0（Type‑A）、1 x USB OTG、1 x RS485（3ピン端子）、1 x RJ45（LAN）。

製品の詳細

• 産業用 HMI や組込みコントロールパネルへの組込みを想定した軽量金属筐体。
• リアルフラット前面により清掃が容易で、縁部の埃詰まりを防止。
• Android／Linux 対応で OEM カスタマイズやソフトウェア統合に対応。
• P‑Cap ガラスカバーは 4 点マルチタッチに対応し、傷に強い保護を提供。
• パネル取付用クリップにより追加の穴開けを行わずに迅速に設置可能。

認証

• Front IP65
• FCC
• CE

技術仕様

• 表示 — サイズ: 4.3 inches; タッチ/ガラス: Projected Capacitive Multi Touch Screen; 解像度: 480 x 272; 輝度: 400 nits; コントラスト: 900:1; 視野角: 80,60,80,80; 有効表示領域: 95.040 x 53.856 mm。
• システム — プロセッサ: NXP i.MX6 Dual Core 1.0 GHz; メモリ: 1 GB 標準、2 GB オプション; ストレージ: 8 GB eMMC 内蔵; OS オプション: Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5。
• 機構 — 寸法: 121 x 82 x 49 mm; カットアウト: 109.6 x 71.2 mm; 重量: 0.3 kg; 取付: パネルマウント; エンクロージャ: 金属筐体; 冷却: ファンレス。
• 環境 — 動作湿度: 10%–90% RH（非結露）; 動作温度: 0°C〜50°C; 保存温度: -10°C〜60°C; IP 等級: Front IP65。
• 入出力 — USB: 1 x USB2.0 (Type‑A), 1 x USB OTG; シリアル: 1 x RS485（3ピン端子）; LAN: 1 x RJ45; インジケータ: 1 x LED（ストレージ/アクティビティ）。
• 電源 — 入力: 1 x 12–24V DC（3ピン端子、絶縁あり）；アダプタ: 標準 12V 50W。
• 制御 — 1 x リセットボタン。
• 付属品 — 100–240V AC→DC アダプタ、電源ケーブル、端子ブロック→2.5Ø メスアダプタケーブル、オープンワイヤー ケーブル（端子コネクタ）、取付クリップ、VESA ネジ。
