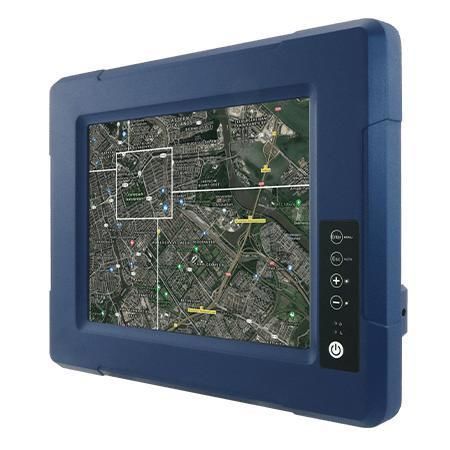

抵抗タッチスクリーンモニター R08L100-VMN1-NI

5ワイヤー抵抗タッチスクリーンタッチパネル付き外用

製品概要
Winmate R08L100-VMN1-NI は、屋外・車載・戦術フィールド用途向けに設計された NVIS 対応の抵抗膜方式タッチディスプレイです。デイモードと NVIS モード（MIL-STD-3009）をサポートし、手袋操作や過酷環境での使用を想定しています。製品仕様は動作温度 -10°C～60°C、試験では -20°C～60°C が示されています。

電源と車載統合
9〜36V DC 絶縁型ワイドレンジ電源入力により、車載やモバイル設置に対応します。オプションのイグニッション ON/OFF 制御で車両システムと連動した起動/停止が可能です。ファンレスの耐食アルミハウジングと前面 IP65 により堅牢なプラットフォームへの組み込みが容易です。

昼間および暗視互換性
高輝度のデイモードと MIL-STD-3009 準拠の NVIS バックライトを備え、NVG 使用時でも安全に視認でき、直射日光下や低照度の戦術環境での可読性を確保します。

主な特徴

• 8.4インチパネル、800 x 600 解像度
• 5線式 / 4線式抵抗膜タッチ（タッチ機能はオプション）
• パネル輝度：1000 / NVIS nits
• 動作温度：-10°C〜60°C（仕様）；試験で -20°C 対応
• 前面 IP65（I/O 除く）；ファンレス設計；耐食性アルミハウジング
• 9~36V DC 絶縁入力；イグニッション ON/OFF オプション
• VESA マウント標準、ヨークマウントはオプション

認証

• Front IP65
• CE
• FCC
• MIL-STD-3009 (NVIS)

技術仕様

• モデル名：R08L100-VMN1-NI
• ブランド：Winmate
• タッチ / ガラス：抵抗膜タッチ（オプション）；タッチ無し保護ガラス（オプション）
• 表示サイズ：8.4 inches
• 解像度：800 x 600
• パネル輝度：1000 / NVIS nits
• コントラスト比：1000:1
• 視野角：89/89/89/89
• 表示色：16.7M Colors
• アクティブエリア：170.4 x 127.8 mm
• 外形寸法：277 x 219.5 x 59.6 mm
• 重量：約 2.2 kg
• 取付：VESA マウント（標準）；ヨークマウント（オプション）
• 筐体：アルミニウムハウジング（耐食）
• 冷却方式：ファンレス設計
• 動作湿度：10%～90% RH（結露無きこと）
• 動作温度：-10°C～60°C（試験で -20°C～60°C の記載あり）
• 保存温度：-30°C～70°C
• 衝撃：MIL-STD-810G Method 516.6 Procedure I（オプション）
• 振動：MIL-STD-810G Method 514.6 Procedure I
• IP 等級：前面 IP65（I/O ポート除く）
• 認証：CE、FCC、MIL-STD-3009（NVIS）
• 電源仕様：9V～36V DC 入力（端子台、絶縁）
• USB ポート：1x USB Type-A（タッチ制御用、オプション）
• シリアル：1x RS232 D-sub9（タッチ制御用、オプション）
• 映像：1x VGA 入力（標準）；1x HDMI 入力（オプション）
• インジケータ：電源用 LED、ステータス用 LED
• ボタン：Power、Adjust up、Adjust down、ESC (Auto)、Menu
• 付属品：オープンワイヤーケーブル（端子台コネクタ）、外部 VGA ケーブル、VESA ねじ
• オプション：ヨークマウントスタンド、100~240V AC→DC 50W アダプタ、外部 USB/COM ケーブル、外部 HDMI ケーブル
• 電源定格：9~36V DC In Terminal Block（絶縁）
