LCDモニター R10L100-VMN1-NI

抵抗タッチスクリーン車両用HMIインターフェース用

製品名

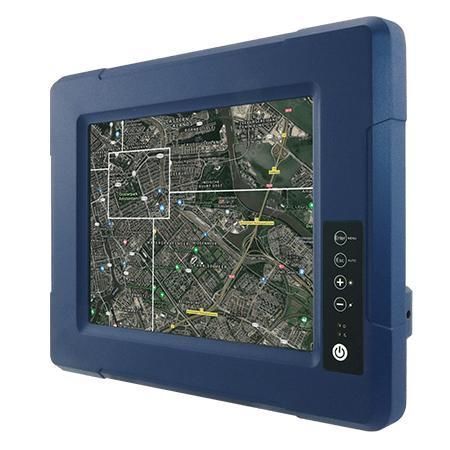

10.4インチ G-WIN 抵抗膜方式タッチ NVIS ディスプレイ R10L100-VMN1-NI

概要
WinmateのG-WIN抵抗膜式タッチNVISディスプレイ R10L100-VMN1-NIは、屋外、現場、車載環境向けに設計された10.4インチの堅牢なディスプレイです。日中およびNVIS（暗視）条件での視認性を確保し、耐腐食性アルミ筐体とファンレス設計を採用しています。絶縁型9～36V DC入力とオプションのイグニッションオン/オフ制御により車載統合が容易で、MIL-STD-3009に準拠したNVIS互換性を持ちます。

主な特徴

• 10.4インチパネル、解像度1024 x 768
• 5線式/4線式抵抗膜タッチ（オプション）または保護ガラス（タッチ無し）
• 広い動作温度範囲（仕様: -10°C～60°C、概要では-20°Cまでの試験記載あり）
• 耐腐食性アルミ筐体、ファンレス設計
• 前面IP65保護（I/Oポートを除く）
• 9～36V DC 絶縁ワイドレンジ電源入力、オプションでイグニッション制御
• デイモードおよびNVISモード対応
• MIL-STD-3009 準拠（NVIS互換）

CERTIFICATIONS

• 前面 IP65
• CE
• FCC
• MIL-STD-3009（NVIS互換）

製品のハイライト

• 過酷な環境向けに設計：移動式軍用ユニット、野外設備、戦術用屋外システムに適合。
• 車載向けの柔軟な電源オプション：絶縁型9～36V DC入力およびオプションのイグニッション制御。
• 日中およびNVIS互換：直射日光下でも視認でき、暗視装置使用時に安全なNVIS対応バックライトを提供。
• MIL-STD 準拠によるNVIS性能。

Caractéristiques / spécifications techniques

• モデル: R10L100-VMN1-NI
• ブランド: Winmate
• 表示サイズ: 10.4 inches
• 解像度: 1024 x 768
• 表示/タッチ: Resistive Touch Screen (Optional); Protection Glass w/o Touch Function (Optional)
• パネル輝度: 1000 / NVIS nits
• コントラスト比: 1000:1
• 視野角: 88, 88, 88, 88
• 表示色: 16.7M colors
• アクティブエリア: 210.4 x 157.8 mm
• 寸法（W x H x D）: 315 x 250 x 67 mm
• 重量: 2.9 kg
• マウント: VESA mount (標準); Yoke mount (オプション)
• 筐体: Aluminum housing (耐腐食)
• 冷却: Fanless design
• 動作湿度: 10% to 90% RH, non-condensing
• 動作温度: -10°C to 60°C (仕様); 概要では -20°C まで試験済み
• 保存温度: -30°C to 70°C
• ショック: MIL-STD-810G Method 516.6 Procedure I (Optional)
• 振動: MIL-STD-810G Method 514.6 Procedure I
• IP等級: 前面 IP65 (I/Oを除く)
• 認証: CE, FCC, MIL-STD-3009 (NVIS)
• 電源: 9V ~ 36V DC In Terminal Block (絶縁)
• IOポート: 1x USB Type-A (タッチ制御用, オプション); 1x RS232 D-sub9 (タッチ制御用, オプション)
• ビデオ入力: 1x VGA (Default); 1x HDMI (Optional)
• インジケータ: 1 x LED Power; 1 x LED Status
• ボタン/操作: Power, Adjust up, Adjust down, ESC (Auto), Menu
• 付属品: Open Wire Cable with terminal block connector; External VGA cable; VESA screws
• オプションアクセサリ: Yoke mount stand; 100~240V AC to DC 50W Adapter with power cord; External USB/COM cable; External HDMI cable
