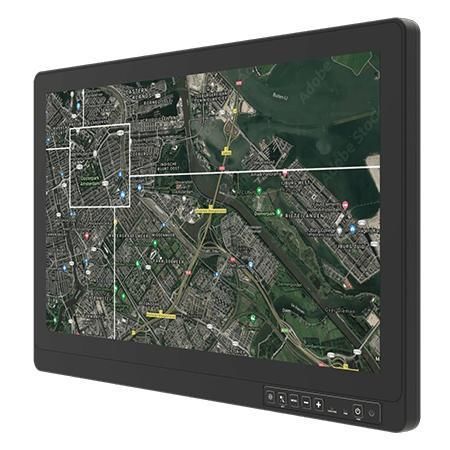

マルチタッチスクリーンモニター W22L100-67N1-NI

投影容量方式タッチスクリーンPCAP 容量型タッチスクリーンディスプレイ用

概要
Winmate W22L100-67N1-NI は、車載およびフィールドシステム向けに設計された21.5インチのNVIS対応フルIP67堅牢タッチディスプレイです。1920×1080のPCAPマルチタッチパネルを光学接合で実装し、デイモードおよびNVISモードに対応します。絶縁型9～36V DC入力を備え、車両統合向けにイグニッション制御オプションをサポートします。

主な特徴

• 21.5インチパネル、解像度1920 x 1080
• PCAPプロジェクティッドキャパシティブマルチタッチ（光学接合）
• 反射防止またはTrue-flat保護ガラスのオプション
• フルIP67防塵・防水設計、VESAマウント対応
• 耐食処理を施したアルミダイキャスト筐体
• 周囲光センサーおよびOSDコントロール
• 動作温度：-20°C～60°C
• 絶縁型9～36V DC入力（イグニッション遅延オプション）
• デイ／NVISモード対応（MIL-STD-3009 準拠）

認証

• IP67
• FCC
• CE

製品ハイライト / 機能説明
ファンレスで堅牢な設計により過酷な環境および移動プラットフォームでの運用に適合します。NVIS準拠のバックライトとMIL-STD-3009の適合性により、NVGを用いた夜間運用が可能です。光学接合により直射日光下や厳しい現場条件での視認性とタッチ精度が向上します。防水仕様のM12コネクタ群がHDMI、VGA、USBタッチ、オプションのRS232をサポートします。物理ボタンで電源、輝度、メニュー、デイ/ナイト切替を操作可能で、LEDインジケータを備えます。

技術仕様

• モデル: W22L100-67N1-NI (21.5" G-WIN Full IP67 NVIS Display)
• タッチ／ガラス: PCAP multi-touch bonded with panel（標準）；True Flat Protection Glass bonding（オプション）
• 表示サイズ: 21.5 inches
• 解像度: 1920 x 1080
• パネル輝度: 1000 / NVIS nits
• コントラスト比: 1000:1
• 視野角: 89/89/89/89
• 表示色: 16.7M
• アクティブエリア: 476.64 x 268.11 mm
• 外形寸法: 529.6 x 342.8 x 58 mm
• 重量: 8.67 kg
• 取り付け: VESA mount
• 筐体: Aluminum housing; Surtec 650 pre-finish, Type II, Class 3; Polyester powder coating
• 冷却方式: Fanless design
• 動作湿度: 10% ～ 90% RH, non-condensing
• 動作温度: -20°C ～ 60°C
• 保管温度: -30°C ～ 70°C
• 衝撃／振動: MIL-STD-810G Method 516.6 / 514.6
• 保護等級: IP67
• 認証: CE, FCC, MIL-STD-3009 (NVIS)
• 入出力: USB 1x M12（タッチ用）；オプションのM12 RS232（タッチ／リモート制御）
• 映像入力: 1x M12 VGA；1x 防水 HDMI コネクタ
• インジケータ: 電源およびロック/アンロック用 LED
• 電源入力: 1x M12 waterproof connector 9–36V DC（絶縁）
• 操作: Power、+／-、Menu、Day/Night Mode、Ambient Light sensor
• 付属品: 外部開放配線電源ケーブル（防水コネクタ）、外部USB/VGA/HDMIケーブル（防水）、防水キャップ、VESAネジ
• オプション付属: 100–240V AC→DC 50W アダプタ、外部 COM ケーブル（防水）
