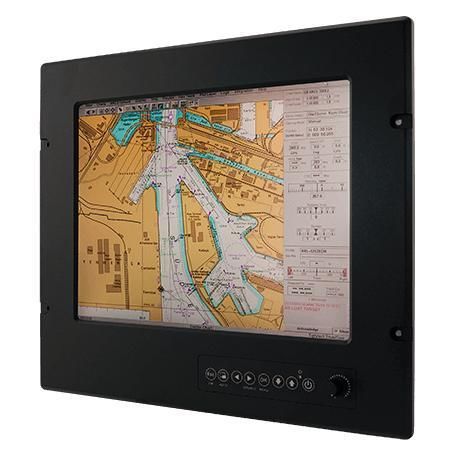

TFT-LCDモニター R15L100-MRC3HB

抵抗タッチスクリーンマリン用15インチ

主要機能

• 調光ノブでバックライトをほぼ0%から100%まで制御
• 高輝度TFT-LCDパネルによる視認性向上（1000 nits）
• パネル（フラッシュ）マウント、前面IP66アルミハウジング（背面IP54）
• 9–36V DC広範囲入力対応（ACオプション）
• 標準は抵抗膜式タッチ、AR保護ガラスはオプション
• PIP機能および複数のビデオ入力を搭載
• 前面OSD（8キー）と調光ノブによる操作
• 強化された耐衝撃・耐振動性、ファンレス金属筐体

概要Winmate R15L100-MRC3HBは、船舶およびオフショア用途向けに設計された15.0インチのマリンディスプレイです。海洋規格に準拠して設計・試験されており、直射日光、塩害、広い温度範囲下でも視認性を確保します。フロントの調光ノブによるハイパー調光、オプションのARガラスや透過反射フィルムによる屋外可読性向上、複数ソース同時表示が可能なPIPをサポートします。

認証

• CE
• FCC

設計と信頼性前面IP66、アルミベゼル、ファンレス金属筐体を備えた耐海洋環境設計で、衝撃・振動耐性が強化されており、ミッションクリティカルな海洋用途に適しています。一般的な海事環境要件を満たす設計です。

接続性と統合既存の航海・制御システムとの統合に適した豊富なI/Oを備え、VGA、DVI-D、Composite、S-Video、RS232などをサポートします。前面OSDとアクセスしやすいコネクタで導入・運用を容易にします。

用途航海コンソール、制御ステーション、ブリッジ機器など、直射日光下での可読性、広い動作温度域、堅牢な取り付けが必要な船上環境に適しています。

技術仕様

• モデル: R15L100-MRC3HB
• ブランド: Winmate
• サイズ: 15.0インチ
• 解像度: 1024 x 768
• パネル輝度: 1000 nits
• コントラスト比: 2000:1
• 視野角: 88/88/88/88
• 表示色: 16.2M Colors
• 有効表示領域: 304.1 x 228.1 mm
• タッチ/ガラス: 抵抗膜式タッチ（標準）、ARガラス（オプション）
• 動作湿度: 5%〜95%
• 動作温度: -15 ~ 55°C
• 衝撃: 15G, 11 ms
• 振動: 0.7g @ DNV-CG-0339 (Class A)
• IP等級: IP66（前面）、IP54（背面）
• 認証: CE, FCC
• シリアルポート: 1 x RS232（リモートコントロール）；1 x RS232/USB（タッチ）
• ビデオ入力: 1 x VGA；1 x DVI-D；1 x Composite；1 x S-Video
• 外形寸法: 412 x 345 x 79.7 mm
• 切り欠き寸法: 338 x 288 mm
• 重量: 6.5 kg
• 取付け: VESA mount / Panel mount
• 筐体: Metal housing with Aluminum Bezel
• 冷却方式: Fanless Design
• 電源: 9 ~ 36V DC入力対応（ACオプション）
• 消費電力: 40W（Typical）
• 付属品: ユーザーマニュアル；DVIケーブル；VGAケーブル；RS232シリアルケーブル；S-Videoケーブル；Compositeケーブル
• オプション: Marine Mounting Kit (MMK-15, P/N 99KK15000010)
• 操作: 8キーOSD（Esc/PIP、Auto、Left、Right/Source、OK/Menu、Up、Down、Power）および調光ノブ
