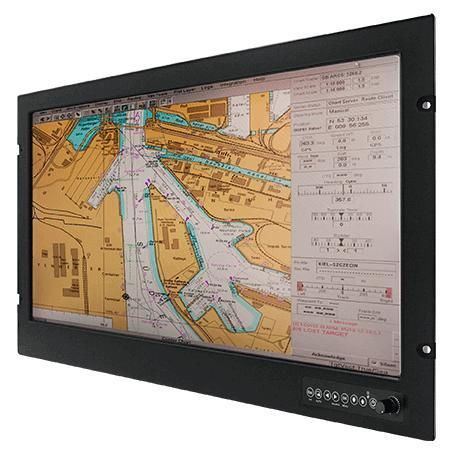

タッチパネル付きモニター W24L100-MRA1

抵抗タッチスクリーンマリン用24インチ

概要
Winmate W24L100-MRA1 は海洋用途向けに設計・認証された 24" マリンディスプレイです。DNVGL-CG-0339、IEC60945（第4版）、IACS E10 に準拠して設計されており、衝撃・振動対策を施した堅牢な機械構造、粉体塗装の前面アルミハウジング（IP66）、24V DC 絶縁電源モジュール、ファンレス設計による低発熱と高効率を特徴とします。過酷な海上環境での長期安定運用に適しています。

主な特徴

• 物理的な調光ノブによるバックライトの線形調整（ほぼ 0% ～ 100%）
• 粉体塗装仕上げの IP66 前面アルミハウジング（背面 IP54）
• 24V DC 絶縁型電源モジュール（認証済）；9～36V DC 入力に対応
• 高品質の抵抗膜方式タッチスクリーン；AR 保護ガラス（オプション）
• フロントパネル OSD による操作と PIP への迅速なアクセス
• 耐衝撃・耐振動性の強化、ファンレス設計

認証

• DNV-CG-0339
• IEC60945（第4版）
• IACS E10
• CE
• FCC

ハイライト
ハイパー調光機能とオプションの透反射フィルムにより、直射日光下や薄暮、夜間でも高い視認性を確保します。主要な操作はフロントの OSD と調光ノブから行え、当直時の迅速な調整に適しています。幅広い I/O によりナビゲーション機器や機関系統への統合を容易にします。

入出力 / 接続

• ビデオ入力: 1 x VGA, 1 x DVI-D, 1 x Composite, 1 x S-Video
• シリアル / 制御: 1 x RS232（リモート制御用）；1 x RS232/USB（タッチ用）

付属品

• 標準付属: ユーザーマニュアル、DVI ケーブル、VGA ケーブル、RS232 シリアルケーブル、S-Video ケーブル、Composite ケーブル
• オプション: Marine Mounting Kit (Model: MMK-24, Part Number: 98K024A00001)

設計および仕様

• サイズ: 24.0 inches
• タッチ / ガラス: Resistive Touch Screen (Default); AR Glass (Optional)
• 解像度: 1920 x 1080 (Full HD)
• パネル輝度: 300 nits
• コントラスト比: 5000:1
• 視野角: 89/89/89/89
• 表示色: 16.7M Colors
• アクティブエリア: 531.36 x 298.89 mm
• 動作湿度: 5% to 95%
• 動作温度: -15 ~ 55°C
• 耐衝撃: 15G, 11 ms
• 耐振動: 0.7 g @ DNV-CG-0339 (Class A)
• IP 等級: IP66 (前面)、IP54 (背面)
• 認証: CE, FCC; DNV-CG-0339, IEC60945 4th, IACS E10
• シリアルポート: 1 x RS232（リモートコントロール）、1 x RS232/USB（タッチスクリーン）
• ビデオ: 1 x VGA、1 x DVI-D、1 x Composite、1 x S-Video
• 寸法: 593 x 356.7 x 62.7 mm
• 切欠き寸法 (Cut out): 566 x 362 mm
• 重量: 9.7 kg
• 取り付け: VESA mount / Panel mount
• 筐体: Metal housing with aluminum bezel
• 冷却方式: Fanless design
• 電源仕様: 24V DC-in with isolation (認証対応)；9 ~ 36V DC 入力許容
• 消費電力: 50W (Typical)
• 操作 / ボタン: 8 key OSD (Esc/PIP, Auto adjustment, Left, Right/Source, OK/Menu, Up, Down, Power) と調光ノブ
