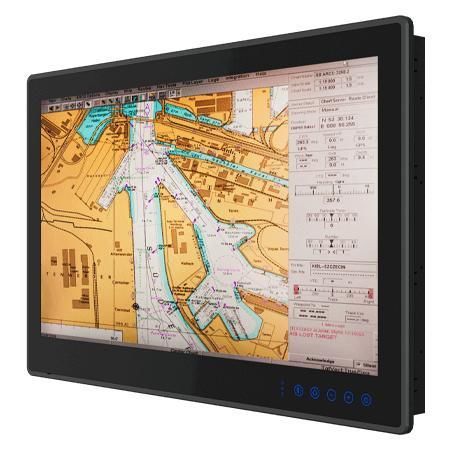

マルチタッチスクリーンパネルPC W24IAD3S-MRA2FP

タッチスクリーンPCAP 容量型タッチスクリーン24インチ

概要
W24IAD3S-MRA2FP は、ブリッジや航海用に設計された 24インチの ECDIS 対応海洋パネルPC です。エッジツーエッジの PCAP タッチスクリーン、ファンレス冷却、海洋用途に適した堅牢設計を備え、ECDIS 用の色補正オプションや複数の海洋規格認証を提供します。

主な特徴

• 23.8インチ（24インチクラス）1920×1080 フルHD、投影型静電容量式マルチタッチ（PCAP）
• 真のフラットエッジツーエッジ設計とファンレス冷却
• IEC 61174 / ECDIS 準拠のカラーキャリブレーション（オプション）
• フロントの静電容量式タッチキーによる迅速な操作、DAY/DUSK/NIGHT モード対応
• オプション: 4 x COM（NMEA 0183、RS232/422/485 切替）
• 前面 IP66、陽極酸化アルミベゼル

認証

• IACS E10
• IEC60945（第4版）
• DNV-CG-0339
• CE
• FCC

設計と操作
前面がシームレスで洗浄が容易なため、塩分や汚れの堆積を抑制します。6キー OSD により画面モードの迅速な切替が可能で、長時間の当直による疲労を軽減します。ファンレス設計と堅牢な機械構造により、海上での振動・衝撃に耐えて安定動作します。

接続性と I/O

• 2 x RJ45 イーサネット（Intel コントローラ）
• 2 x USB 3.0 標準、1 x USB 2.0 オプション
• シリアル: 1 x RS232（標準、ソフトで RS422/485 切替可）；追加 RS232 オプション
• オプション: HDMI 出力、絶縁 8 チャンネル DIDO、4 x NMEA 0183 ポート
• 拡張: 2.5" リムーバブル SSD/HDD スロット（オプション）

用途

• 船橋の ECDIS／航海ワークステーション
• ブリッジコンソール、統合航海システム、監視ステーション
• 認証が必要な海洋用途や振動・広い温度範囲への耐性が求められるシステム

技術仕様

• 表示: Projected Capacitive Multi Touch（AR コーティング標準）；AG フィルム／AR ガラスはオプション
• サイズ: 23.8 インチ
• 解像度: 1920 x 1080（Full HD）
• 輝度: 250 nits
• コントラスト比: 3000:1
• 表示領域: 527.04 x 296.46 mm
• CPU: Intel® Core™ i5-1335U（3.4 GHz、最大 4.60 GHz）標準；Intel® Core™ i5-120U オプション
• メモリ: 8 GB 標準；16 GB / 32 GB オプション
• ストレージ: 128 GB 標準；256 / 512 GB / 1 TB / 2 TB オプション
• OS: Windows 11 IoT Enterprise / Windows 11 Pro / Windows 10 IoT Enterprise / Ubuntu 22.04（Ubuntu は Wake on Touch 非対応）
• 前面保護等級: IP66
• 動作温度: -15 °C ～ 55 °C
• 動作湿度: 5% ～ 95%
• 衝撃: 15G、11 ms
• 振動: 0.7 g（DNV-CG-0339 Class A）
• 寸法: 595 x 385 x 73.8 mm
• カットアウト: 570 x 360 mm
• 重量: 10.3 kg
• 取付: VESA マウント / パネルマウント
• 電源: 24 V DC-in（絶縁、認証済み）、9–36 V DC 対応
• 消費電力: 約 65 W（Typical）
• 付属品: ユーザーマニュアル、12 V AC→DC アダプタ（3 ピン端子付）、電源ケーブル、M4 x 30 / M4 x 15 ネジ
