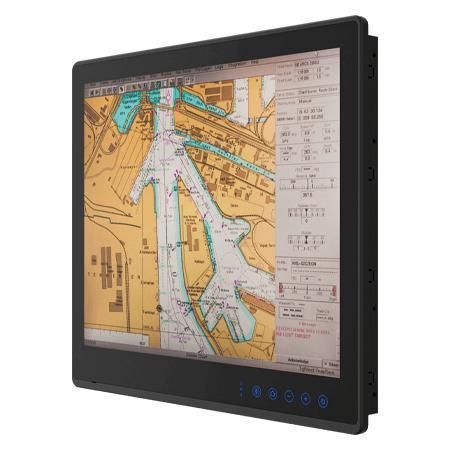

マルチタッチスクリーンパネルPC R19IAD3S-MRM2FP

タッチスクリーンPCAP 容量型タッチスクリーン19インチ

概要
Winmate R19IAD3S-MRM2FP は、船舶・海洋プラットフォーム向けに設計された 19 インチ ECDIS 海洋パネル PC です。真のフラットなエッジツーエッジ PCAP マルチタッチ表示、ファンレス冷却、ECDIS 準拠向けのオプションカラーキャリブレーション（IEC 61174）、前面 IP66 保護および複数の海洋認証を備え、24/7 の継続運用に対応します。

主な特徴

• 19" 1280 x 1024 解像度、投影型静電容量式 (PCAP) マルチタッチスクリーン
• エッジツーエッジの真のフラット設計とファンレス冷却ソリューション
• IEC 61174（ECDIS）に準拠するオプションの色補正
• DAY / DUSK / NIGHT モードへ素早く切替可能な静電容量式タッチキー
• オプション：4 x COM ポート（NMEA 0183）、RS422/485 はソフトウェアで切替可能
• 海洋規格準拠：IEC60945（第4版）、DNV-CG-0339、IACS E10
• タッチキーのロック / タッチスクリーンロック対応

認証

• CE
• FCC
• DNV-CG-0339
• IEC60945（第4版）
• IACS E10

製品のハイライト

• 厳しい海洋環境向けに設計・試験された認定海洋コンピューティングソリューション。
• 前面の最適化された 6キー OSD によりモード切替や表示制御が迅速。
• IEC 61174 に準拠したオプションの高精度カラーキャリブレーションで海図の色再現を確保。
• 陽極酸化アルミのベゼルを備えた真のフラットで堅牢な外観、耐食性に優れます。
• ギガビット LAN、USB、オプション HDMI、オプションの絶縁 DIDO、オプションの NMEA シリアルポートなど幅広い I/O を搭載し、ECDIS、AIS 等との統合に対応。

追加情報
ブリッジコンソールや制御盤向けに設計されており、R19IAD3S-MRM2FP は ECDIS 向け表示性能と海上設置に必要な堅牢な機械・環境・I/O 性能を両立します。

技術仕様

• 型番: R19IAD3S-MRM2FP
• ブランド: Winmate
• 表示サイズ: 19.0 inches
• 解像度: 1280 x 1024
• タッチ / ガラス: Projected Capacitive Multi Touch Screen (AR Coating) 標準；AG film / AR Glass オプション
• パネル輝度: 350 nits
• コントラスト比: 2000:1
• 視野角: 89/89/89/89
• 有効表示領域: 376.32 x 301.06 mm
• プロセッサ: Intel® Core™ i5-1335U 3.4 GHz (最大 4.60 GHz) 標準；Intel® Core™ i5-120U オプション
• メモリ: 8GB 標準；16GB / 32GB オプション
• ストレージ: 128GB 標準；256GB / 512GB / 1TB / 2TB オプション
• イーサネットコントローラ: 2 x Intel® Ethernet Controller (RJ45)
• 対応 OS: Windows 11 IoT Enterprise (64-bit) / Windows 11 Pro / Windows 10 IoT Enterprise / Linux Ubuntu 22.04 (オプション)
• ブザー: 75–80 dB @ 2300 Hz (1 m)
• 動作湿度: 5% ～ 95%
• 動作温度: -15 ～ 55 °C
• 衝撃: 15G, 11 ms
• 振動: 0.7g @ DNV-CG-0339 (Class A)
• IP 等級: IP66 (フロント側)
• USB: 2 x USB 3.0 標準；1 x USB 2.0 オプション
• シリアル / NMEA: 1 x RS232 標準 / RS422/485 切替；追加 RS232 オプション；4 x NMEA 0183 オプション（ソフト切替）
• LAN: 2 x RJ45 (Gigabit)
• ビデオ: 1 x HDMI (オプション)
• フロントコントロール: Power, Brightness +, Brightness -, Menu, Function Key (デフォルト: ECDIS Mode)
• インジケータ: Day Mode, Dusk Mode, Night Mode
• DIDO: 8 チャンネル絶縁デジタル入出力 (オプション)
• 寸法: 429 x 382 x 72.8 mm
• 切欠寸法 (Cut-out): 408 x 359 mm
• 重量: 7.8 kg
• 取付: VESA mount / Panel mount
• エンクロージャ: 陽極酸化アルミニウムベゼル
• 冷却方式: ファンレス設計
• 電源定格: 24V DC-in（絶縁、認証済）；9 ～ 36V DC 入力対応
• 消費電力: 65W (Typical)
• 付属品: ユーザーマニュアル、12V AC to DC アダプタ（3ピン端子台付き）、電源コード、M4 x 30 黒ネジ、M4 x 15 銀ネジ
• オプション品: Four 5-pin Terminal Block 3.81 (Phoenix type)（NMEA用）
